Коллекторные группы для водяного теплого пола: Подбор, оснащение и подключение

Водяные теплые полы становятся все более популярными благодаря своей энергоэффективности и комфорту, который они обеспечивают. Одним из ключевых компонентов системы является коллекторная группа. Коллектор играет важную роль в распределении теплоносителя по контурам, обеспечивая равномерное отопление всех зон помещения. Рассмотрим, как подобрать коллекторы для водяного теплого пола, его оснащение и правила подключения.

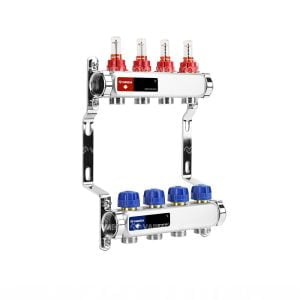

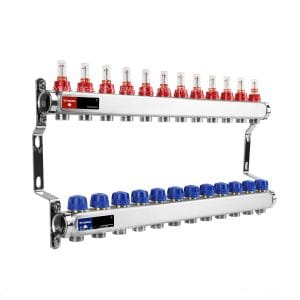

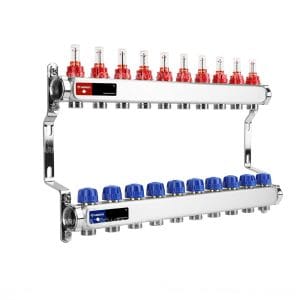

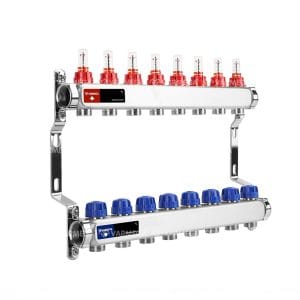

Коллекторы (коллекторные группы) для водяного теплого пола

Коллекторная группа состоит из двух основных элементов: подающего и обратного коллекторов. Подающий коллектор распределяет горячий теплоноситель по контурам, а обратный коллектор собирает остывший теплоноситель и направляет его обратно к источнику тепла для повторного нагрева.

Основные функции коллектора:

  1. Распределение теплоносителя: Обеспечивает подачу горячего теплоносителя ко всем контурам.
  2. Регулировка температуры и расхода: Позволяет настраивать параметры каждого контура для обеспечения оптимального отопления.
  3. Обеспечение безопасности: Коллекторы оборудуются воздухоотводчиками и дренажными кранами для удаления воздуха и слива теплоносителя.

Как подобрать коллектор для водяного теплого пола

Количество контуров

Первым шагом в выборе коллектора является определение количества контуров, которые будут подключены к системе. Количество контуров зависит от размера и планировки помещения. Например, для большой комнаты может потребоваться несколько контуров для равномерного распределения тепла.

Материал коллектора

Коллекторы могут быть изготовлены из различных материалов, таких как латунь, нержавеющая сталь или полимерные материалы. Латунные и стальные коллекторы обладают высокой прочностью и долговечностью, но могут быть дороже. Полимерные коллекторы легче и часто дешевле, но могут быть менее устойчивы к высоким температурам и давлению.

Оснащение коллектора

Современные коллекторы могут быть оснащены различными элементами для повышения функциональности и удобства эксплуатации:

  1. Запорные краны: Позволяют отключать отдельные контуры для ремонта или обслуживания без остановки всей системы.
  2. Регулирующие вентили: Обеспечивают возможность настройки расхода теплоносителя в каждом контуре.
  3. Термостатические клапаны: Автоматически регулируют температуру каждого контура.
  4. Воздухоотводчики: Удаляют воздух из системы, предотвращая образование воздушных пробок.
  5. Дренажные краны: Обеспечивают возможность слива теплоносителя для обслуживания системы.

Как правильно подключить водяной теплый пол к коллектору

Подготовка к подключению

  1. Установка коллектора: Коллекторная группа устанавливается в удобном месте, обычно в специальном шкафу, на высоте, обеспечивающей удобный доступ.
  2. Подготовка труб: Трубы, идущие от каждого контура, подводятся к коллектору. Важно правильно отметить, какая труба относится к подаче, а какая к обратке.

Подключение труб

  1. Подключение подающих труб: Трубы, подающие горячий теплоноситель, подключаются к подающему коллектору. Каждая труба фиксируется с помощью фитингов или резьбовых соединений.
  2. Подключение обратных труб: Трубы, возвращающие остывший теплоноситель, подключаются к обратному коллектору.

Проверка системы

После подключения всех труб необходимо провести гидравлические испытания системы для выявления возможных утечек. Система заполняется теплоносителем и проверяется под давлением.

Регулировка системы

  1. Настройка расхода: С помощью регулирующих вентилей на коллекторе настраивается расход теплоносителя в каждом контуре для обеспечения равномерного отопления.
  2. Настройка температуры: Если коллектор оснащен термостатическими клапанами, необходимо установить требуемую температуру для каждого контура.

Заключение

Коллекторные группы являются важным элементом системы водяного теплого пола, обеспечивая эффективное и равномерное распределение теплоносителя по контурам. Правильный выбор коллектора, его оснащение и грамотное подключение обеспечат надежность и долговечность всей системы отопления. Соблюдение всех этапов монтажа и настройки позволит создать комфортный микроклимат в вашем доме, обеспечивая эффективное и экономичное отопление.
