Как работает электрический тёплый пол
Электрический тёплый пол — современное решение для комфортного обогрева помещений. Разберём подробно, как устроена и функционирует эта система, какие компоненты в неё входят и как обеспечить её надёжную работу. Как работает электрический тёплый пол?
Устройство электрического тёплого пола
Система состоит из трёх основных элементов:
- Нагревательный элемент — источник тепла. Может быть выполнен в виде:
- кабеля (одножильного или двухжильного);
- матов (кабель, закреплённый на сетчатой основе);
- инфракрасной плёнки (карбоновые полосы между слоями полимерной плёнки).
- Терморегулятор — устройство управления. Поддерживает заданную температуру, включает и отключает питание нагревательного элемента.
- Датчик температуры — измерительный прибор. Фиксирует текущую температуру пола и передаёт данные терморегулятору.
Теплые полы для отопления купить в Минске | АбсолютКрин
Дополнительно в систему входят:
- соединительные провода;
- монтажная лента или крепёжные элементы;
- теплоизоляция (рекомендуется для повышения КПД);
- защитные устройства в электрощите (УЗО, автомат).
Принцип работы системы
Работа электрического тёплого пола основана на преобразовании электрической энергии в тепловую. Процесс происходит по следующей схеме:
- Пользователь задаёт желаемую температуру на панели терморегулятора.
- Терморегулятор подаёт напряжение на нагревательный элемент.
- Нагревательный элемент нагревается и передаёт тепло напольному покрытию и окружающему воздуху.
- Датчик температуры фиксирует достижение заданного значения и передаёт сигнал терморегулятору.
- Терморегулятор отключает питание нагревательного элемента.
- При остывании пола ниже заданного значения цикл повторяется.
Физический процесс: при прохождении электрического тока через нагревательный элемент возникает сопротивление, в результате чего выделяется тепло (закон Джоуля–Ленца).
Разновидности нагревательных элементов и их особенности
1. Электрический кабель
- Конструкция: одножильный или двухжильный проводник с изоляцией.
- Монтаж: укладывается в стяжку или плиточный клей с определённым шагом.
- Мощность: 10–20 Вт/м (погонная) или 100–200 Вт/м².
- Применение: основные зоны обогрева, помещения с высокими требованиями к мощности.
2. Нагревательные маты
- Конструкция: тонкий кабель (6–8 мм) закреплён на сетке.
- Монтаж: раскладываются на подготовленной поверхности, заливаются тонким слоем клея.
- Мощность: 150–200 Вт/м².
- Применение: ванные, кухни, коридоры — там, где не требуется толстая стяжка.
3. Инфракрасная плёнка
- Конструкция: карбоновые полосы между слоями полимерной плёнки.
- Монтаж: укладывается под напольное покрытие без заливки.
- Мощность: 150–220 Вт/м².
- Применение: ламинат, паркет, ковролин; помещения с ограничениями по высоте.
Роль терморегулятора и датчика температуры
Терморегулятор выполняет следующие функции:
- поддержание заданной температуры (с точностью до 0,5 °C);
- программирование режимов (например, снижение температуры ночью);
- защита от перегрева;
- экономия электроэнергии (до 30 % при использовании программируемых моделей).
Датчик температуры:
- обычно имеет длину кабеля 2–3 м;
- устанавливается в гофрированной трубке для возможности замены;
- размещается на расстоянии 30–50 см от стены в самой холодной зоне;
- может быть встроенным (для ИК‑плёнки) или выносным (для кабеля и матов).
Схема подключения

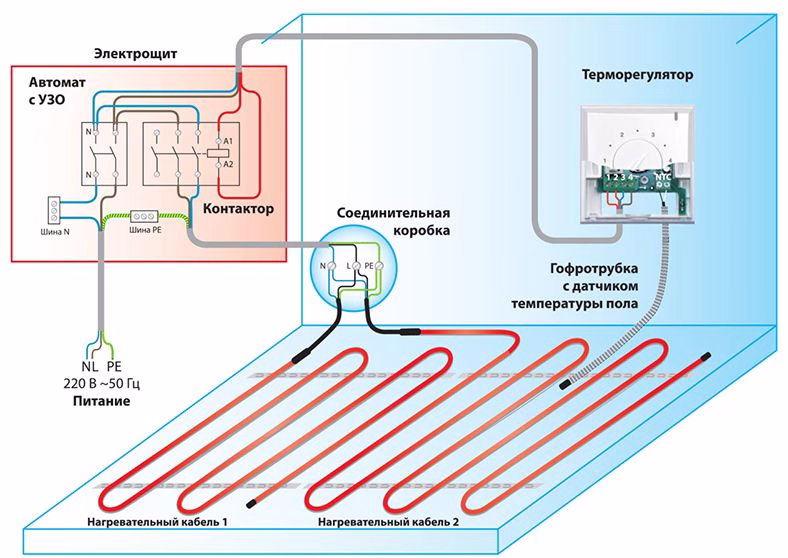

Типичная схема подключения электрического тёплого пола:
- Питание подаётся от электрощита через УЗО (30 мА) и автомат защиты.
- Фазный провод подключается к терморегулятору.
- От терморегулятора провод идёт к нагревательному элементу.
- Нулевой провод соединяется напрямую с нагревательным элементом.
- Датчик температуры подключается к соответствующим клеммам терморегулятора.
Этапы работы системы в динамике
Рассмотрим цикл работы на примере:
- Установка температуры: +26 °C.
- Терморегулятор включает питание.
- Кабель нагревается до +28 °C (с запасом).
- Датчик фиксирует +26 °C и подаёт сигнал.
- Терморегулятор отключает питание.
- Пол остывает до +24 °C.
- Цикл повторяется.
Частота включений/выключений зависит от:
- мощности системы;
- теплоизоляции помещения;
- типа напольного покрытия;
- заданной температуры.
Факторы, влияющие на эффективность работы
- Теплоизоляция. При отсутствии подложки до 30 % тепла уходит вниз.
- Тип покрытия. Плитка прогревается быстрее ламината, но дольше остывает.
- Толщина стяжки. Чем толще слой, тем дольше нагрев, но равномернее распределение тепла.
- Расположение мебели. Предметы без ножек перекрывают теплоотдачу, могут привести к перегреву.
- Точность датчика. Неправильное размещение даёт неверные показания.
Типичные режимы работы
- Комфортный: +24…+28 °C — основной режим использования.
- Экономичный: +18…+20 °C — в отсутствие людей, снижает расход энергии.
- Антизамерзание: +5…+7 °C — для дач в зимний период, предотвращает промерзание.
- Быстрый прогрев: максимальная мощность на 1–2 часа для быстрого нагрева помещения.
Безопасность и защита
Для безопасной эксплуатации необходимо:
- использовать УЗО с током утечки 30 мА;
- обеспечить надёжное заземление;
- не превышать допустимую мощность для электропроводки;
- избегать механических повреждений кабеля при монтаже;
- регулярно проверять соединения и датчик.
Преимущества и ограничения
Преимущества электрического тёплого пола:
- равномерный прогрев помещения;
- отсутствие конвекции пыли (в отличие от радиаторов);
- экономия места (не требует пространства под батареи);
- комфорт при ходьбе босиком;
- возможность зонирования обогрева.
Ограничения:
- высокие расходы на электроэнергию при постоянном использовании;
- зависимость от электроснабжения;
- сложность ремонта при повреждении кабеля;
- ограничения по совместимости с некоторыми покрытиями (паркет, массивная доска).
Итог: электрический тёплый пол — это удобная и эффективная система обогрева, которая при правильном монтаже и эксплуатации обеспечит комфорт на долгие годы. Ключевое условие надёжности — соблюдение технологии монтажа и использование качественных компонентов. Хотите узнать больше о конкретном типе системы или нюансах установки? Задавайте вопросы!
