Как рассчитать длину греющего кабеля для водостока: формулы и пример

Греющий кабель в водосточной системе защищает желоба и трубы от наледи, но только если правильно рассчитать его длину и мощность. Недостаток — система не справится со льдом, избыток — переплата за кабель и электричество. Разберём расчёт по шагам: от замеров до итоговой сметы.

Почему расчёт ведётся по узлам, а не по площади крыши

Главная ошибка — считать кабель исходя из площади кровли. Площадь в расчёте не участвует вовсе: дом с небольшой крышей, но четырьмя высокими водосточными трубами потребует больше кабеля, чем крупный дом с двумя короткими стояками [4].

Кабель прокладывается не по всей кровле, а в конкретных зонах, где образуется лёд:

• желоба и лотки;
• водосточные трубы;
• воронки и водомёты;
• ендовы (разжелобки);
• край кровли (капельник) [3].

Каждый узел измеряется отдельно, длина кабеля считается по своим правилам, а затем всё складывается.

Шаг 1. Выбираем тип и мощность кабеля

Для водостоков используют два типа кабеля:

Для частного дома рекомендуется саморегулирующийся кабель. Он не перегревается при пересечении, экономит до 70% электроэнергии и режется под точную длину каждого узла [6][9].

Мощность подбирается по материалу водостока и климату:

Для климатических условий Беларуси (минимальная температура до −25 °C) оптимально: 30 Вт/м для пластика и 40 Вт/м для металла [6][8].

Важно: для пластиковых водостоков мощность кабеля не должна превышать 30 Вт/м — более мощный кабель может деформировать ПВХ [6].

Шаг 2. Замеряем все узлы

Возьмите рулетку и измерьте каждый элемент водосточной системы. Запишите в таблицу:

Если водосточная система нестандартная — с изгибами колен, переходами, дополнительными стояками — каждый изгиб тоже измеряется.

Шаг 3. Считаем длину кабеля по каждому узлу

Желоба

Формула:
$$L_{\text{жел}} = L_{\text{желоба}} \times N \times 1{,}05$$

Где:

• (L_{\text{желоба}}) — длина жёлоба;
• (N) — количество ниток (1 при диаметре до 80 мм, 2 при 100–150 мм);
• 1,05 — запас 5% на крепления и изгибы [1].

Пример: два желоба по 10 м, диаметр 125 мм (пластик, 2 нитки):
$$L_{\text{жел}} = 20 \times 2 \times 1{,}05 = 42 \text{ м}$$

Водосточные трубы

Кабель в трубе идёт петлёй: вниз по трубе и обратно вверх. Поэтому длина трубы удваивается. Плюс нужен запас на петлю в нижней части — 1–1,5 м на каждую трубу [1][4][11].

Формула:
$$L_{\text{тр}} = (H_{\text{зд}} + \Sigma L_{\text{колен}} + 1{,}5) \times 2 \times 1{,}05$$

Где:

• (H_{\text{зд}}) — высота здания от воронки до земли;
• (\Sigma L_{\text{колен}}) — суммарная длина изгибов и колен;
• 1,5 м — запас на петлю в нижней части трубы;
• (\times 2) — удвоение (кабель идёт вниз и вверх);
• 1,05 — запас 5% [1].

Пример: две трубы по 6 м, без колен:
$$L_{\text{тр}} = (6 + 0 + 1{,}5) \times 2 \times 1{,}05 \times 2 \text{ шт} = 31{,}5 \text{ м}$$

Ендовы

Ендовы обогревают на 2/3 длины, обычно в две нитки [1]:

$$L_{\text{енд}} = \frac{2}{3} \times L_{\text{ендовы}} \times N \times 1{,}05$$

Пример: две ендовы по 3 м, 2 нитки:
$$L_{\text{енд}} = \frac{2}{3} \times 3 \times 2 \times 1{,}05 \times 2 \text{ шт} = 8{,}4 \text{ м}$$

Край кровли (капельник)

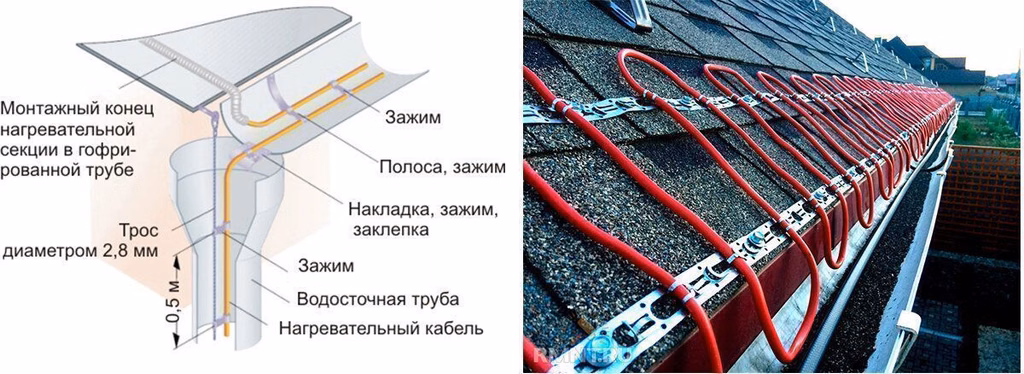

Кабель на краю кровли укладывают «змейкой» с определённым шагом. Обогревают полосу шириной 30–50 см от свеса [2][3].

Формула змейки:
$$L_{\text{кр}} = \left(\frac{h_{\text{укл}}}{s_{\text{шаг}}} + 1\right) \times L_{\text{карниза}} \times 1{,}05$$

Где:

• (h_{\text{укл}}) — высота полосы обогрева (0,3–0,5 м);
• (s_{\text{шаг}}) — шаг между витками (0,1–0,25 м);
• (L_{\text{карниза}}) — длина карниза [2].

Пример: карниз 20 м, высота полосы 0,5 м, шаг 0,1 м:
$$L_{\text{кр}} = \left(\frac{0{,}5}{0{,}1} + 1\right) \times 20 \times 1{,}05 = 126 \text{ м}$$

На практике по краю кровли кабеля уходит в 5–6 раз больше длины самого карниза — это нормально, змейка «съедает» метраж [2].

Если край кровли не входит в ваш бюджет или не склонен к обледенению (хорошо утеплён, нет теплопотерь через свес) — этот узел можно исключить. Основная задача — держать свободными желоба и трубы, а капельник — дополнительно.

Саморегулирующийся греющий кабель PHC-30 Ex (30 Вт) Цена

Шаг 4. Сводим всё в итоговый расчёт

Сложите длины по всем узлам:

Если край кровли не обогревается (только водосток):

• Желоба + трубы + ендовы = ≈82 м

Шаг 5. Считаем мощность и стоимость

При кабеле 30 Вт/м:

$$P = 82 \times 30 = 2460 \text{ Вт} \approx 2{,}5 \text{ кВт}$$

При кабеле 40 Вт/м (металлический водосток):

$$P = 82 \times 40 = 3280 \text{ Вт} \approx 3{,}3 \text{ кВт}$$

Для систем до 2,5 кВт достаточно одного терморегулятора с датчиком температуры и влажности. При мощности свыше 2,5 кВт нужен контактор (магнитный пускатель) — он разгружает контакты терморегулятора [8].

Шаг 6. Проверяем ограничения

У саморегулирующегося кабеля есть максимальная длина секции — нельзя подключить один кусок длиной более определённого предела [8]:

Если расчётная длина превышает лимит — система делится на две секции, каждая подключается отдельно через свой автомат [8].

Шаг 7. Добавляем автоматику

Для работы системы нужны:

• Терморегулятор с датчиком температуры и влажности (аппаратура включает кабель при температуре от −5 до +3 °C и наличии осадков);
• Автоматический выключатель (номинал подбирается по мощности системы);
• УЗО с током утечки 30 мА — обязательная защита [2].

Рекомендуемая температура включения: от −5 до +3 °C. При более низких температурах снег не тает на кровле, а при более высоких — система работает впустую [3][11].

Частые ошибки при расчёте

1. Считают по площади дома, а не по узлам. Площадь кровли не имеет отношения к длине кабеля — нужны замеры желобов, труб и ендов [4].
2. Забывают про петлю в трубе. Кабель в водосточной трубе идёт вниз и вверх — это удваивает метраж. Плюс 1–1,5 м на петлю в нижней части [1][4].
3. Не учитывают диаметр водостока. При диаметре более 80 мм нужна вторая нитка кабеля. Одна нитка просто не справится с объёмом льда в широком жёлобе [3][8].
4. Берут резистивный кабель для сложной кровли. Если водосток имеет изгибы, пересечения и участки разной длины — резистивный кабель будет перегреваться на коротких участках и недогреваться на длинных. Только саморегулирующийся [6][11].
5. Не закладывают запас. 5–10% на крепления, изгибы, заходы в воронки и монтажные муфты. Без запаса кабеля не хватит в самый неподходящий момент [1][2].

Готовый пример расчёта для типового дома

Дом 10 × 8 м, два ската, пластиковый водосток диаметром 125 мм:

Кабель: саморегулирующийся, 30 Вт/м.
Мощность: 74 × 30 = 2220 Вт ≈ 2,2 кВт.
Автоматика: один терморегулятор с датчиком + УЗО 30 мА.

Примерная стоимость комплекта (кабель + монтажные принадлежности + терморегулятор) — рассчитывается индивидуально по вашему метражу.

Что дальше?

Расчёт по формулам даёт точную картину, но на практике всегда есть нюансы — выступы, примыкания, нестандартные воронки. Если пришлёте схему кровли или размеры водостоков, мы бесплатно рассчитаем длину и мощность кабеля, подберём комплект и автоматику под ваш дом.

Позвоните или оставьте заявку — рассчитаем и подберём всё под ваш объект.
