Монтаж греющих кабелей для обогрева кровли и водостоков

Как осуществить монтаж греющих кабелей для обогрева кровли и водостоков: пошаговое руководство

Установка системы кабельного обогрева — эффективное решение против наледи и сосулек. Разберём процесс монтажа от подготовки до пусконаладки, чтобы система работала надёжно и долго. Монтаж греющих кабелей для обогрева кровли является важным этапом для применения системы антиобледенения на крыше.

Этап 1. Подготовка и проектирование

Что делаем:

• осматриваем кровлю: выявляем зоны скопления снега, засоры водостоков, повреждения покрытия;
• очищаем поверхность от мусора, листьев, старого льда;
• составляем схему укладки с учётом архитектурных особенностей (ендовы, парапеты, слуховые окна);
• рассчитываем длину кабеля и мощность системы (ориентировочно: 200–300 Вт/м² для скатов, 30–80 Вт/м.п. для водостоков);
• определяем места установки датчиков температуры/влажности и распределительных коробок.

Важно: для сложных крыш привлекайте инженера — он учтёт все нюансы и подготовит корректный проект.

Этап 2. Разметка трасс

Цель: точно обозначить пути прокладки кабеля.

Действия:

• меловым шнуром или маркером наносим линии укладки на скатах, желобах и трубах;
• отмечаем точки крепления держателей и переходные узлы (вход в трубу, повороты);
• указываем места подключения силовых кабелей и коробок;
• сверяем разметку с проектной схемой.

Совет: используйте лазерный уровень для длинных участков — это повысит точность.

Этап 3. Установка крепёжных элементов

Задача: надёжно зафиксировать кабель без повреждения кровли.

Типы крепежа по материалу кровли:

• металлочерепица/профнастил: металлические клипсы с резиновыми прокладками;
• мягкая кровля: пластиковые держатели на битумной основе;
• фальцевая кровля: зажимы под фальц;
• желоба и трубы: хомуты, перфорированные ленты, скобы.

Порядок монтажа:

1. Устанавливаем держатели для кабеля на скатах (крюки, клипсы, ленты).
2. Монтируем крепёж в желобах (металлические скобы, пластиковые фиксаторы).
3. Размещаем хомуты внутри водосточных труб с шагом 0,5–1 м.
4. Закрепляем монтажные пластины для датчиков и коробок.
5. Проверяем прочность всех креплений.

Важно! Крепёж не должен нарушать гидроизоляцию. Для каждого типа кровли — свой комплект.

Этап 4. Прокладка греющего кабеля

Правила укладки:

• на скатах — зигзагом с шагом 10–30 см (зависит от мощности кабеля);
• в желобах — параллельно борту или спиралью;
• в водосточных трубах — 2–4 нити с шагом 10–15 см;
• радиус изгиба — не менее 5 диаметров кабеля;
• избегаем пересечений и перехлёстов.

Пошагово:

1. Раскатываем кабель по размеченным трассам без натяжений.
2. Фиксируем к держателям, оставляя запас на температурные расширения.
3. В трубах укладываем спиралью или прямыми нитями.
4. В желобах размещаем параллельно борту.
5. Герметизируем места прохода через кровлю (силикон, гидроизоляционные манжеты).

При монтаже греющего кабеля на крыше важно соблюдать технические требования и правила безопасности, чтобы система работала эффективно и долго. Основные правила включают выбор зон укладки, расчёт мощности, способ крепления и подключение к электросети.

Выбор зон укладки

Греющий кабель прокладывают в местах наибольшего скопления снега и образования наледи. К таким зонам относятся:

• кровельные свесы;
• ендовы (внутренние углы на стыке скатов);
• края скатов;
• водостоки, желоба и трубы. TeploKabel.ru +1

Важно! При наружном монтаже системы обогрева обязательно установите систему снегозадержания. TeploKabel.ru +1

Расчёт мощности и длины кабеля

Удельная мощность кабеля для крыши обычно составляет 150–300 Вт/м². Для водостоков и желобов мощность зависит от их диаметра:

• для труб и желобов диаметром 100–150 мм — 30–50 Вт/п.м.;
• для металлических труб с большим диаметром — не менее 60 Вт/п.м.. TeploKabel.ru +1

При диаметре трубы или желоба не более 80 мм укладывается одна нитка кабеля, при большем диаметре — две параллельные нитки с расстоянием между ними минимум 50 мм. TeploKabel.ru +1

Длина кабеля рассчитывается с учётом шага укладки и высоты обогрева. Например, для металлической кровли шаг укладки может быть 100–150 мм, а высота обогрева — 400–600 мм.

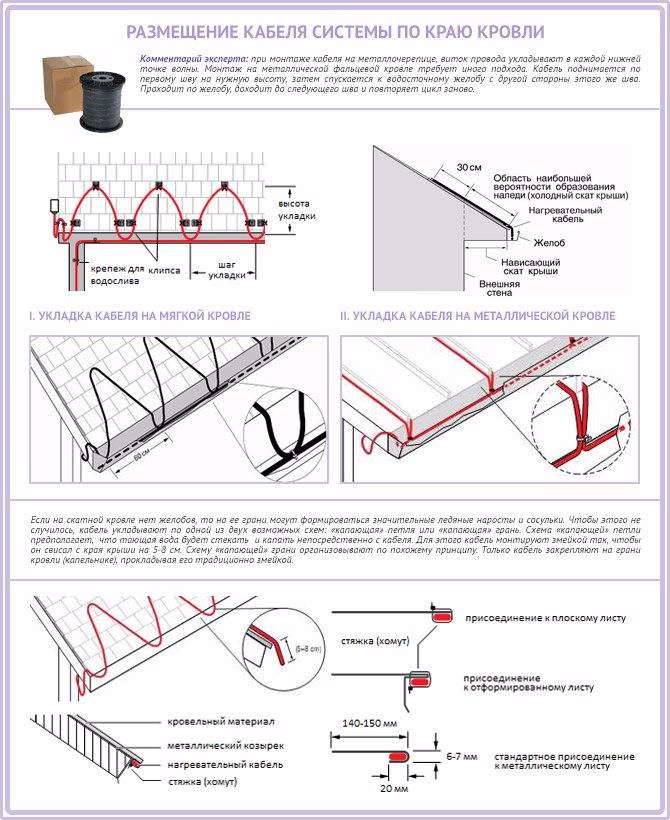

Способы укладки

• На скатных крышах кабель укладывают «змейкой» с шагом до 250 мм и шириной полосы обогрева около 500 мм. По краю кровли можно проложить нитки параллельно карнизу. Часто используют две или три кабельные линии с расстоянием между ними 100 мм. TeploKabel.ru +1
• На плоских или пологих крышах применяют равномерный обогрев всей поверхности, размещая кабель «змейкой» или в виде диагонального креста. Потребуется кабель длиной в 1,5–2 раза превышающей длину самой кровли. TeploKabel.ru +1
• В ендовы кабель прокладывают вверх и вниз минимум на 1 метр. Рекомендуемая протяжённость укладки — 2/3 длины ендовы. lavita.pro +1
• В водосточных трубах кабель фиксируют металлическими скобами или хомутами. При длине трубы более 3 метров используют несущий трос, чтобы предотвратить обрыв кабеля под весом наледи.

Важно! Кабель должен плотно прилегать к кровельному покрытию без провисания. Избегайте пересечений и перехлёстов ниток.

Крепление кабеля

Способ крепления зависит от типа кровли:

• Для металлической кровли (металлочерепица, профнастил) используют металлические клипсы с резиновыми прокладками или кровельные саморезы с зажимами.
• Для мягкой кровли (битумная черепица) применяют пластиковые держатели на битумной основе или перфорированную монтажную ленту, фиксируемую отрезками того же материала, из которого сделана кровля.
• Для водосточных желобов кабель закрепляют хомутами или зажимами, крепящимися к краям лотка.

Места крепления обрабатывают герметиком для предотвращения протечек.

Подключение и безопасность

• Распределительные коробки устанавливают в защищённых зонах, например, на стене под свесом. Силовые кабели прокладывают в защитных гофрах.
• Подключение к электросети выполняют через терморегуляторы и УЗО (устройство защитного отключения) с током отсечки не более 30 мА. Это защищает от токов утечки и коротких замыканий. TeploKabel.ru +1
• Датчики температуры и влажности размещают в затенённых местах, вдали от самого кабеля и прямых солнечных лучей. Датчики осадков устанавливают на дне водосточного желоба.

Все электрические соединения должны быть влагоизолированными. Используйте специальные комплекты материалов для концевой заделки и соединения проводов.

Распространённые ошибки

• Использование кабеля, не предназначенного для наружных работ (например, для тёплых полов). TeploKabel.ru +1
• Неправильный расчёт длины и мощности кабеля. TeploKabel.ru +1
• Прокладка кабеля в водосточной трубе без несущего троса при длине более 6 метров. TeploKabel.ru +1
• Неправильная установка датчиков температуры и влажности.
• Использование неподходящего крепежа (например, для внутренних работ). TeploKabel.ru +1

Перед началом работ тщательно изучите инструкцию производителя кабеля и соблюдайте правила электробезопасности. Для сложных проектов рекомендуется привлекать квалифицированных специалистов.

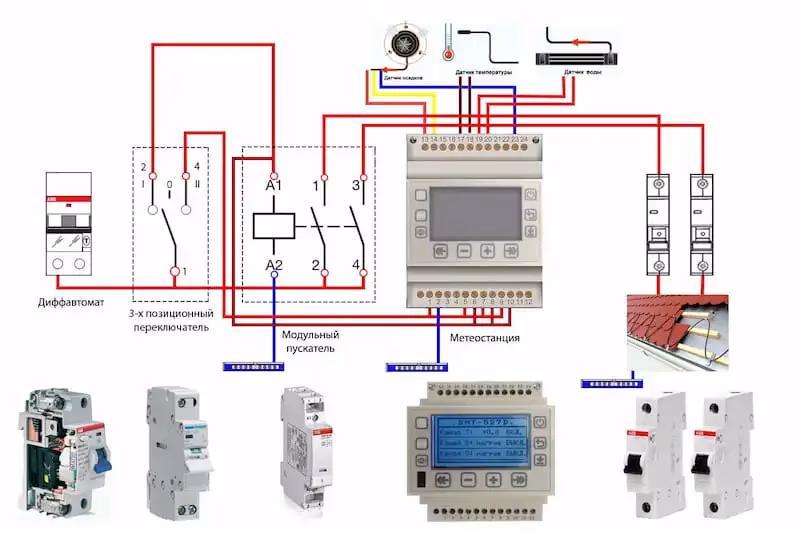

Этап 5. Монтаж силовой части и автоматики

Компоненты:

• силовые кабели (в защитных гофрах);
• распределительные коробки (IP55+);
• терморегулятор;
• УЗО (30 мА);
• датчики температуры/влажности.

Порядок работ:

1. Прокладываем силовые кабели от щитка к коробкам.
2. Подключаем греющие секции к клеммникам в коробках.
3. Устанавливаем датчики в контрольных зонах.
4. Монтируем терморегулятор и УЗО.
5. Соединяем элементы по электрической схеме.
6. Маркируем провода и кабели.

Важно! Все соединения — только в герметичных коробках.

Этап 6. Проверка электробезопасности

Что тестируем:

• сопротивление изоляции кабелей (минимум 1 МОм);
• заземление системы;
• срабатывание УЗО;
• отсутствие коротких замыканий.

Рекомендации:

• используйте профессиональный мультиметр;
• привлеките сертифицированного электрика для замеров;
• зафиксируйте результаты в протоколе.

Этап 7. Тестовый запуск и настройка

Последовательность:

1. Подаём питание через щиток.
2. Проверяем нагрев кабеля (тепловизором или тактильно).
3. Настраиваем терморегулятор (обычно +3…−5 °C).
4. Тестируем автоматическое включение/отключение по датчикам.
5. Проводим пробный цикл (1–2 часа).
6. Корректируем параметры при необходимости.

Фиксация: записываем начальные параметры в паспорт системы.

Этап 8. Финальная проверка и сдача

Контрольные точки:

• осмотр всех узлов крепления и соединений;
• проверка герметичности мест прохода кабеля;
• контроль отсутствия механических повреждений;
• фотофиксация ключевых этапов.

Документация:

• акт сдачи-приёмки;
• инструкция по эксплуатации;
• гарантийные документы;
• схема укладки и электрическая схема.

Типичные ошибки и как их избежать

1. Неправильный расчёт мощности
   • решение: используйте онлайн‑калькуляторы или проект инженера.
2. Отсутствие УЗО
   • риск: поражение током, возгорание;
   • решение: обязательно устанавливайте УЗО 30 мА.
3. Жёсткая фиксация кабеля
   • последствие: разрывы при температурных расширениях;
   • решение: оставляйте запас 5–10 см на метр.
4. Перехлёсты кабеля
   • риск: локальный перегрев;
   • решение: соблюдайте шаг укладки.
5. Неучтённые «мёртвые зоны»
   • пример: за трубами, в углах;
   • решение: проверяйте схему на соответствие реальной геометрии.

Рекомендации по эксплуатации

• Осенью: осмотр системы, очистка водостоков, проверка датчиков.
• Перед зимой: тестовый запуск, корректировка настроек.
• В период оттепелей: контроль работы системы.
• Раз в 2–3 года: полная диагностика специалистом.
• Всегда: следите за чистотой желобов и труб — мусор снижает эффективность обогрева.

Вывод

Грамотный монтаж — залог:

• безопасности (нет сосулек и лавинообразного схода снега);
• долговечности кровли (защита от повреждений);
• экономии (оптимальный расход электроэнергии).

Если нет опыта — доверьте работу профессионалам. Это исключит ошибки и продлит срок службы системы на 10–15 лет.
