Мощность и длина саморегулирующегося греющего кабеля: как рассчитать правильно

Саморегулирующийся греющий кабель — эффективное решение для защиты от замерзания труб, обогрева ступеней, кровли и других объектов. Чтобы система работала надёжно и экономично, важно правильно подобрать мощность и длину кабеля. Разберёмся, как это сделать. Почему важна мощность и длина саморегулирующегося греющего кабеля при покупке.

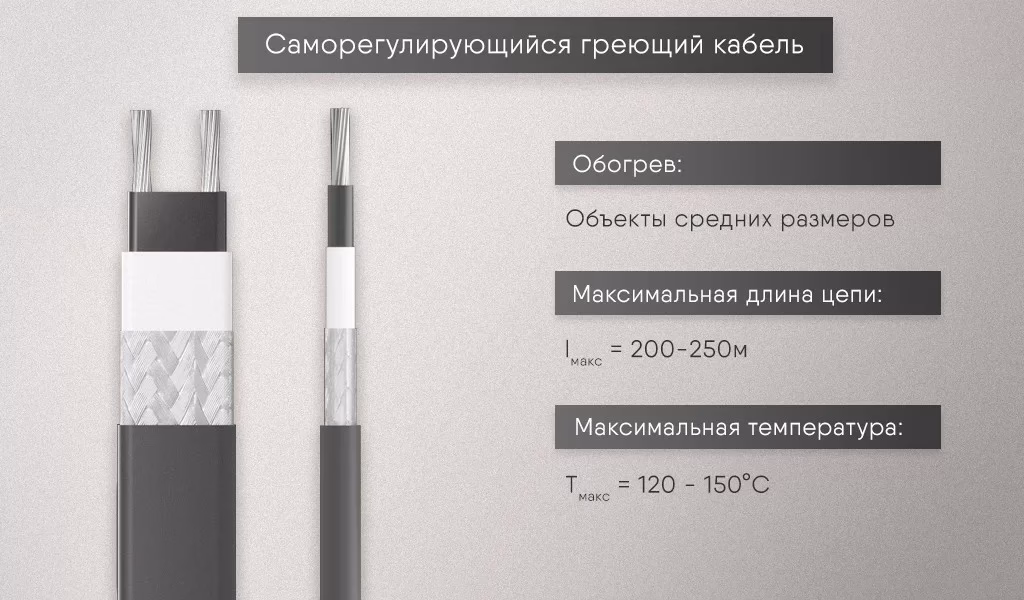

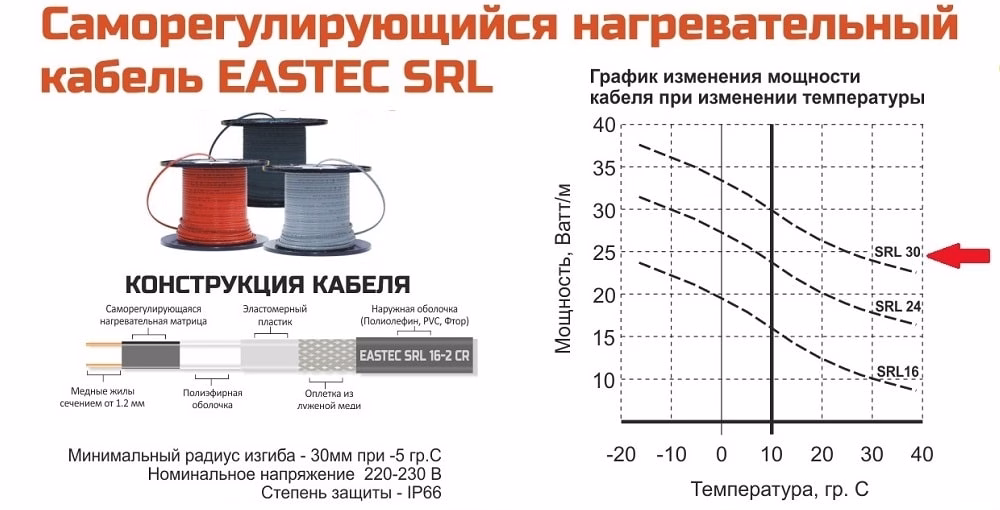

Саморегулирующийся кабель автоматически регулирует теплоотдачу в зависимости от температуры окружающей среды. Его основа — полупроводниковая матрица между двумя токопроводящими жилами. При понижении температуры сопротивление матрицы уменьшается, и кабель выделяет больше тепла. При повышении температуры происходит обратный процесс.

Ключевые преимущества:

• не перегревается при перехлесте витков;
• экономит электроэнергию за счёт адаптации к условиям;
• может быть нарезан на отрезки нужной длины;
• подходит для участков с разной температурой (например, часть на солнце, часть в тени).

Мощность греющего кабеля

Мощность кабеля измеряется в ваттах на метр (Вт/м) и определяет, сколько тепла он выделяет на единицу длины.

Типовые значения мощности:

• 10–16 Вт/м — для защиты от замерзания небольших труб в умеренном климате;
• 16–25 Вт/м — стандартный вариант для труб среднего диаметра и обогрева ступеней;
• 25–40 Вт/м — для крупных труб, резервуаров, зон с суровыми зимами;
• свыше 40 Вт/м — промышленные решения для технологических процессов.

Факторы, влияющие на выбор мощности:

1. Температура окружающей среды. Чем холоднее климат, тем выше нужна мощность.
2. Диаметр трубы или площадь обогреваемой поверхности. Большие объекты требуют большей мощности.
3. Толщина теплоизоляции. При плохой изоляции потери тепла выше, нужна компенсация мощностью.
4. Назначение системы. Для предотвращения замерзания достаточно 10–16 Вт/м, для активного таяния снега — 25–40 Вт/м.
5. Материал поверхности. Металл быстрее отдаёт тепло, чем пластик, что может требовать увеличения мощности.
6. Скорость потока жидкости. Для быстротекущей воды мощность можно снизить.

Греющий саморегулирующийся кабель PHC-16, 16 Вт/ м купить!

Нагревательный кабель экранированный греющий 20 Вт Купить

Нагревательный кабель для обогрева труб Grand Meyer UHC 25

Саморегулирующийся греющий кабель PHC-30 Ex (30 Вт) Цена

Длина кабеля

Длина кабеля зависит от геометрии объекта и способа укладки.

Способы укладки:

• Прямая (линейная). Кабель прокладывается вдоль трубы или ступени. Длина кабеля равна длине обогреваемого участка.
• Спиральная. Кабель наматывается на трубу с заданным шагом. Длина кабеля рассчитывается по формуле:Lкаб​=Lтрубы​×K, где:
  • Lкаб​ — длина кабеля (м);
  • Lтрубы​ — длина трубы (м);
  • K — коэффициент спирали (обычно 1,3–1,8 в зависимости от шага намотки).
• Змейка. Используется для обогрева плоских поверхностей (ступени, площадки). Длина кабеля определяется площадью и шагом укладки.

Расчёт мощности и длины

Шаг 1. Определите площадь или длину обогреваемой поверхности

• Для труб: длина трубы × π × диаметр.
• Для ступеней: ширина × глубина × количество ступеней.
• Для площадок: длина × ширина.

Шаг 2. Выберите удельную мощность
Ориентируйтесь на условия эксплуатации:

• умеренный климат, хорошая теплоизоляция: 15–20 Вт/м²;
• суровый климат, слабая теплоизоляция: 25–35 Вт/м².

Шаг 3. Рассчитайте общую мощность

Pобщ​=S×Pуд​, где:

• Pобщ​ — общая мощность системы (Вт);
• S — площадь обогрева (м²) или длина (м) в зависимости от объекта;
• Pуд​ — удельная мощность (Вт/м² или Вт/м).

Шаг 4. Подберите длину кабеля
Используйте формулу:

Lкаб​=Pкаб​Pобщ​​, где:

• Lкаб​ — требуемая длина кабеля (м);
• Pкаб​ — мощность выбранного кабеля (Вт/м).

Пример расчёта для трубы:

• Длина трубы: 10 м.
• Диаметр трубы: 50 мм (0,05 м).
• Площадь поверхности: 10×3,14×0,05≈1,57 м².
• Удельная мощность: 20 Вт/м².
• Общая мощность: 1,57×20=31,4 Вт.
• Мощность кабеля: 16 Вт/м.
• Длина кабеля: 1631,4​≈2 м (при линейной укладке).

Пример расчёта для ступеней:

• Количество ступеней: 5.
• Глубина ступени: 0,3 м.
• Ширина ступени: 1 м.
• Площадь обогрева: 5×0,3×1=1,5 м².
• Удельная мощность: 30 Вт/м².
• Общая мощность: 1,5×30=45 Вт.
• Мощность кабеля: 18 Вт/м.
• Длина кабеля: 1845​≈2,5 м.

Ограничения по длине

У саморегулирующегося кабеля есть максимальная длина отрезка, обусловленная сопротивлением токопроводящих жил и падением напряжения. Превышение этой длины приводит к снижению теплоотдачи на дальнем конце.

Типичные ограничения:

• для кабелей 10–16 Вт/м: до 100–120 м;
• для кабелей 16–25 Вт/м: до 80–100 м;
• для кабелей 25–40 Вт/м: до 60–80 м.

Что делать, если нужна большая длина?

• разделите обогрев на несколько независимых участков;
• используйте более мощный кабель (если позволяет объект);
• установите дополнительные точки питания.

Типичные ошибки при расчёте

1. Игнорирование теплоизоляции. Без неё потери тепла могут достигать 50 %, что требует двукратного увеличения мощности.
2. Неправильный выбор мощности. Слишком слабый кабель не справится с обогревом, слишком мощный — перерасход энергии.
3. Превышение максимальной длины. Приводит к неравномерному прогреву и перегреву ближней части кабеля.
4. Отсутствие терморегулятора. Даже саморегулирующийся кабель потребляет энергию при 0 °C. Терморегулятор экономит до 50 % электроэнергии.
5. Неучёт пускового тока. В момент включения ток может быть в 1,5–2 раза выше номинального. Это важно для выбора автомата защиты.
6. Неправильная укладка. Перехлёсты и резкие перегибы создают зоны локального перегрева.

Практические советы

• Для труб:
  • при диаметре до 50 мм используйте линейную укладку;
  • для труб 50–100 мм — спиральную с шагом 15–25 см;
  • для труб свыше 100 мм — двойную линейную или плотную спираль.
• Для ступеней и площадок:
  • укладывайте кабель змейкой с шагом 10–15 см;
  • избегайте зон под навесами, где снег не скапливается.
• Общие рекомендации:
  • всегда оставляйте запас кабеля 5–10 % на случай обрезки или ошибок монтажа;
  • используйте алюминиевую ленту для улучшения теплопередачи;
  • устанавливайте УЗО (30 мА) для защиты от утечек тока;
  • проверяйте сопротивление изоляции мегаомметром перед запуском (не менее 1 МОм).

Правильный расчёт мощности и длины саморегулирующегося греющего кабеля — залог эффективной и экономичной работы системы обогрева.

Основные правила:

• выбирайте мощность кабеля исходя из климата, теплоизоляции и назначения объекта;
• рассчитывайте длину с учётом способа укладки и максимальной длины отрезка;
• учитывайте ограничения по длине и пусковой ток;
• дополняйте систему терморегулятором и УЗО;
• проверяйте монтаж перед запуском.

Грамотно спроектированная система прослужит 10–15 лет, обеспечивая надёжную защиту от замерзания и обледенения без лишних затрат на электроэнергию. Если сомневаетесь в расчётах, обратитесь к специалистам — это сэкономит время и деньги в долгосрочной перспективе.
