Саморегулирующийся греющий кабель — популярное решение для защиты труб от замерзания, обогрева кровли и водостоков, а также для поддержания температуры в промышленных резервуарах. Часто возникает вопрос: обязательно ли использовать с ним терморегулятор? Разберёмся детально.
Что такое саморегулирующийся кабель и как он работает
Саморегулирующийся кабель имеет уникальную конструкцию: между двумя параллельными токопроводящими жилами находится полупроводниковая матрица, которая меняет своё сопротивление в зависимости от температуры окружающей среды.
Принцип работы:
- При понижении температуры сопротивление матрицы уменьшается — кабель выделяет больше тепла.
- При повышении температуры сопротивление растёт — теплоотдача снижается.
- В отдельных участках кабеля нагрев может меняться независимо — например, если одна часть лежит на солнце, а другая в тени.
Благодаря этому свойству кабель автоматически регулирует мощность нагрева и не перегревается даже при перехлесте или наложении витков.
Зачем вообще нужен терморегулятор
Терморегулятор (термостат) — устройство, которое включает и отключает питание греющего кабеля по сигналу температурного датчика. Он не меняет мощность самого кабеля, а лишь управляет подачей электричества.
Основные функции терморегулятора:
- включение обогрева при достижении заданной температуры (например, +3 °C);
- отключение питания при потеплении;
- защита от ненужного расхода энергии;
- продление срока службы кабеля за счёт сокращения времени работы.
Когда терморегулятор действительно нужен
- Для систем антиобледенения кровли и водостоков. Обогрев включается только при температуре, близкой к 0 °C, и осадках. Без терморегулятора кабель будет работать постоянно, расходуя энергию впустую.
- При обогреве ёмкостей и резервуаров. Если нужно поддерживать строго заданную температуру содержимого, терморегулятор обеспечит точное управление.
- В условиях мягкого климата. Когда минусовые температуры наступают редко, терморегулятор позволит включать обогрев только по необходимости.
- Для экономии электроэнергии. Даже саморегулирующийся кабель потребляет ток, когда температура близка к нулю. Терморегулятор отключит питание при потеплении, сократив затраты на 20–50 %.
- В системах с высокой мощностью. При длине кабеля более 50–100 м экономия становится ощутимой, а терморегулятор окупается за 1–2 сезона.
Рекомендуем к покупке греющий кабель: Греющий кабель саморегулирующийся для кровли, труб. Минск
Разберём подробнее ситуации, в которых установка терморегулятора для саморегулирующегося греющего кабеля не просто полезна, а практически обязательна — с техническими обоснованиями и конкретными примерами.
1. Системы антиобледенения кровли и водостоков
Почему нужен: обогрев требуется только при определённых условиях: температура около 0 °C и наличие осадков. В остальное время работа кабеля бесполезна.
Как работает система:
- терморегулятор с датчиком температуры и влажности включает обогрев при температуре +3…−5 °C и наличии влаги;
- отключает питание при потеплении или отсутствии осадков.
Экономический эффект: без терморегулятора кабель может работать до 2000–3000 часов в сезон, с терморегулятором — 300–500 часов. Экономия электроэнергии — до 80 %.
Пример: дом в средней полосе России. Без терморегулятора система мощностью 2 кВт будет потреблять 6000 кВт·ч за сезон. С терморегулятором расход снижается до 900–1500 кВт·ч.
2. Обогрев ёмкостей и резервуаров
Почему нужен: для технологических процессов часто требуется строго поддерживать заданную температуру содержимого (например, 40 °C для нефтепродуктов или 15 °C для воды в противопожарном резервуаре).
Особенности применения:
- используют терморегуляторы с высокой точностью поддержания температуры (±1–2 °C);
- могут применяться многоканальные регуляторы для разных зон резервуара;
- часто дополняют датчиками температуры жидкости и поверхности ёмкости.
Пример: резервуар для хранения дизельного топлива на АЗС. Нужно поддерживать температуру +5 °C. Без терморегулятора кабель будет работать постоянно, перегревая топливо и расходуя энергию. С терморегулятором система включается короткими циклами только при остывании.
3. Обогрев трубопроводов в условиях мягкого климата
Почему нужен: в регионах с редкими и непродолжительными заморозками (например, южные регионы России, Беларусь, Украина) кабель будет включаться лишь эпизодически.
Расчёт целесообразности:
- при 10–20 днях минусовых температур за сезон непрерывная работа кабеля — это перерасход энергии;
- терморегулятор включает обогрев только при угрозе замерзания.
Пример: водопровод в Краснодарском крае. Заморозки бывают 15–20 дней в году, обычно ночью. Терморегулятор с настройкой +3 °C включит обогрев только в эти дни, сократив время работы системы с 120 до 15–20 дней.
4. Энергосбережение при большой длине кабеля
Почему нужен: даже саморегулирующийся кабель потребляет энергию, когда температура близка к нулю. При большой протяжённости системы (50–100 м и более) экономия становится существенной.
Расчёты:
- кабель мощностью 16 Вт/м длиной 100 м потребляет 1,6 кВт при полной нагрузке;
- в режиме поддержания (саморегуляция) — около 0,8 кВт;
- с терморегулятором (работа 50 % времени) — 0,4 кВт.
Окупаемость: при стоимости терморегулятора 5–10 тыс. руб. и тарифе 5 руб./кВт·ч экономия 1000–2000 кВт·ч/год даёт окупаемость за 1–2 сезона.
5. Системы с точным температурным режимом
Почему нужен: некоторые процессы требуют строгого соблюдения температурного диапазона. Саморегуляция кабеля даёт лишь приблизительное поддержание температуры.
Области применения:
- обогрев теплиц (поддержание +15…20 °C в грунте);
- обогрев инкубаторов;
- поддержание температуры в системах водоподготовки;
- обогрев технологических трубопроводов с чувствительными средами.
Пример: система подогрева грунта в теплице. Нужно поддерживать +18 °C на глубине 20 см. Саморегулирующийся кабель будет колебаться в диапазоне +15…+25 °C. Терморегулятор с почвенным датчиком обеспечит точное поддержание заданной температуры.
6. Системы с дополнительными датчиками
Почему нужен: терморегуляторы могут работать с различными датчиками, расширяя функционал системы:
- датчик осадков — включение обогрева перед снегопадом;
- датчик влажности — активация при образовании наледи;
- метеостанция — прогноз включения по прогнозу погоды;
- таймер — работа только в ночные часы (по ночному тарифу).
Пример: обогрев пандуса для инвалидов. Система с датчиком осадков и таймером будет включаться только ночью перед снегопадом, минимизируя расход энергии.
7. Системы с ограниченным энергопотреблением
Почему нужен: на объектах с лимитированной мощностью электросети (дачи, старые здания, удалённые посты) терморегулятор позволяет:
- включать обогрев поэтапно;
- распределять нагрузку между разными зонами;
- избегать превышения выделенной мощности.
Пример: дача с лимитом 5 кВт. Одновременно включить освещение, отопление и обогрев труб нельзя. Терморегулятор с таймером включит обогрев труб ночью, когда другие потребители не работают.
8. Системы с повышенными требованиями к безопасности
Почему нужен: терморегулятор может служить дополнительным элементом защиты:
- отключение при перегреве;
- аварийное отключение при неисправности кабеля;
- контроль утечки тока (в моделях со встроенным УЗО).
Пример: обогрев труб с питьевой водой. Терморегулятор с защитой от перегрева не допустит повышения температуры выше 60 °C, предотвращая размножение бактерий и деформацию пластиковых труб.

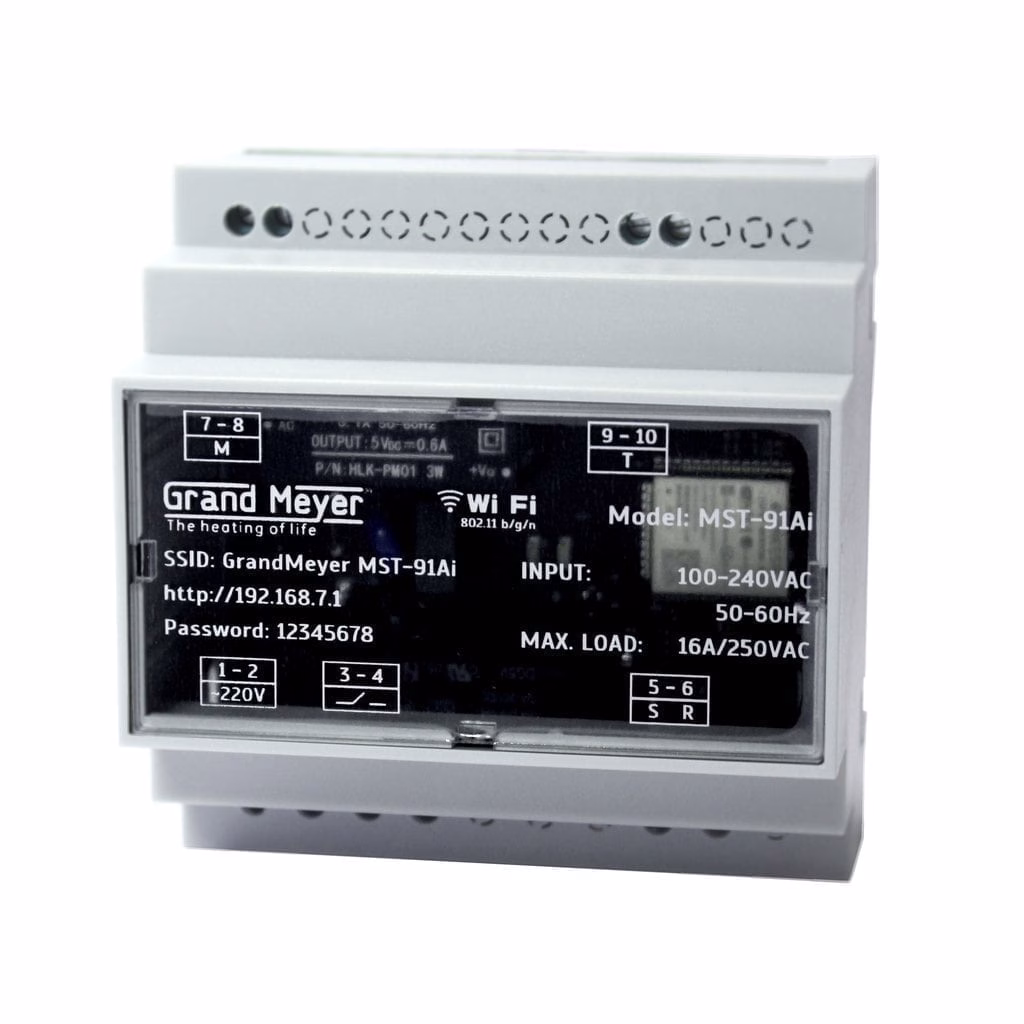

Терморегулятор электронный MST-91Ai Wi-Fi Купить Недорого.
Когда можно обойтись без терморегулятора
- Для защиты труб в суровых климатических условиях. Если зимой температура стабильно держится ниже −10 °C, кабель будет работать почти постоянно. Установка терморегулятора даст минимальную экономию.
- На коротких участках обогрева (10–20 м). Расход электроэнергии невелик, а затраты на терморегулятор и монтаж могут оказаться неоправданными.
- В аварийных системах. Если главная задача — гарантированно не допустить промерзания, надёжнее оставить кабель включённым постоянно.
- При использовании маломощных кабелей (до 10 Вт/м). Потребление настолько низкое, что экономия от терморегулятора не окупит его стоимость.
Практические рекомендации по выбору и установке
Если вы решили использовать терморегулятор, учитывайте следующие моменты:
- Тип терморегулятора. Выбирайте модели, предназначенные для работы с нагревательными кабелями. Обратите внимание на допустимую нагрузку — она должна превышать мощность вашей системы на 20–30 %.
- Место установки датчика. Для обогрева труб датчик монтируют на поверхности трубы под слоем теплоизоляции. Для кровли — в зоне, типичной для образования наледи.
- Диапазон регулировки. Оптимальный вариант — терморегулятор с настройкой от −10 до +10 °C. Для специфических задач могут потребоваться модели с более широким диапазоном.
- Защита. Обязательно установите УЗО (устройство защитного отключения) на 30 мА для защиты от утечек тока.
- Резервирование. В критически важных системах рассмотрите дублирование датчиков или установку резервного терморегулятора.
Типичные ошибки
- Установка терморегулятора без УЗО. Повышает риск поражения током и выхода системы из строя.
- Неправильное расположение датчика. Если датчик находится в тепле (например, рядом с отопительной трубой), система не включится вовремя.
- Экономия на качестве. Дешёвые терморегуляторы часто имеют большой разброс температур срабатывания и быстро выходят из строя.
- Игнорирование пусковых токов. Саморегулирующиеся кабели в момент включения потребляют в 1,5–2 раза больше энергии. Терморегулятор должен выдерживать эти пики.
Терморегулятор для саморегулирующегося кабеля не является обязательным, но может быть очень полезен.
Устанавливайте терморегулятор, если:
- хотите сэкономить электроэнергию;
- живёте в регионе с мягкой зимой;
- обогреваете большие площади (кровля, резервуары);
- нужно точно поддерживать температуру.
Можно обойтись без терморегулятора, если:
- климат суровый и морозный;
- длина кабеля небольшая;
- система выполняет аварийную функцию (главное — не замёрзнуть);
- используете маломощный кабель.
В любом случае, решение стоит принимать исходя из конкретной задачи, бюджета и условий эксплуатации. Грамотно подобранный терморегулятор продлит срок службы системы и снизит затраты на электроэнергию, а в некоторых случаях его отсутствие не принесёт ощутимых потерь.
Когда терморегулятор действительно нужен
Краткий итог: терморегулятор необходим, когда требуется:
- экономия электроэнергии (особенно при большой длине кабеля);
- точное поддержание температуры;
- работа по расписанию или внешним условиям (осадки, влажность);
- ограничение энергопотребления;
- повышенная безопасность системы;
- адаптация к мягкому климату с редкими заморозками.
В этих случаях затраты на терморегулятор окупаются за 1–3 сезона за счёт снижения расходов на электроэнергию и продления срока службы греющего кабеля.
