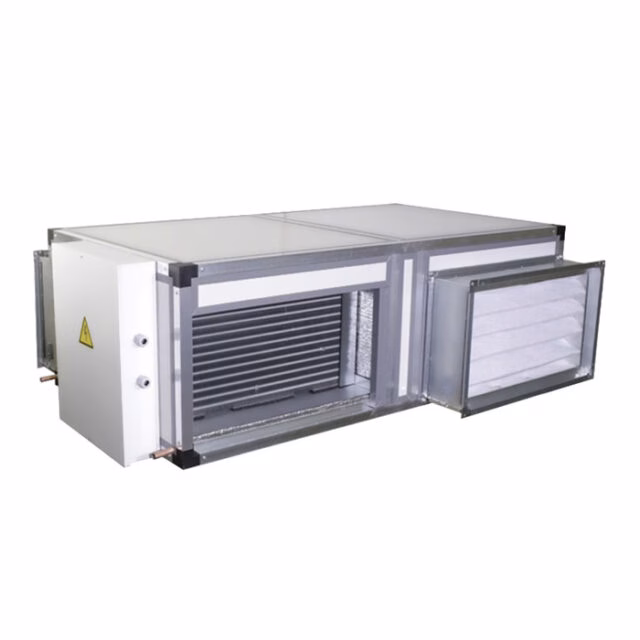

Монтаж и установка водяного калорифера в приточку
Установка водяного калорифера в приточку — ответственный этап создания эффективной системы приточной вентиляции. От качества монтажа зависят КПД оборудования, безопасность эксплуатации и срок службы. Разберём процесс пошагово, с ключевыми требованиями и типичными ошибками.
Подготовка к монтажу
- Проверьте комплектность и состояние оборудования
Осмотрите калорифер на отсутствие вмятин, царапин, повреждений теплообменника.
Убедитесь в наличии всех крепёжных элементов, патрубков, заглушек.
Сверьте маркировку с проектной документацией (мощность, присоединительные размеры).
- Подготовьте инструменты и материалы
-гаечные ключи (набор);
-уровень;
-перфоратор/дрель;
-герметики (для резьбовых соединений);
-прокладки (паронит, силикон);
-крепёжные элементы (анкеры, шпильки, хомуты);
-теплоизоляция для трубопроводов.
- Убедитесь в готовности инженерных систем
-смонтирована вентиляционная установка;
-подведены трубопроводы отопления с запорной арматурой;
-есть возможность дренажа системы;
-предусмотрено место для обслуживания (минимум 500 мм свободного пространства).
Калориферы водяные КСК | Купить в Минске. Низкая Цена.
Шаг 1. Выбор места установки
Требования к размещению:
- до вентилятора — не менее 500 мм (чтобы избежать турбулентности);
- после фильтра — для защиты теплообменника от пыли;
- в вертикальном или горизонтальном положении (согласно паспорту модели);
- с уклоном 1–2° в сторону дренажного патрубка (для слива конденсата).
Важно: избегайте зон с риском замерзания (неотапливаемые чердаки, наружные стены без утепления).
Шаг 2. Крепление корпуса
Варианты монтажа:
— Настенный монтаж (для маломощных моделей до 20 кВт):
- разметьте отверстия под кронштейны;
- закрепите анкерными болтами;
- установите калорифер, проверьте горизонтальность уровнем.
— Потолочный монтаж (на шпильках):
- просверлите отверстия в перекрытии;
- вставьте резьбовые шпильки, зафиксируйте гайками;
- подвесьте калорифер на траверсы.
— Напольный (для мощных агрегатов):
- смонтируйте опорную раму на антивибрационных подушках;
- выровняйте по уровню, закрепите болтами.
Контроль: корпус не должен провисать или вибрировать при работе вентилятора.
Шаг 3. Подключение к воздуховодам
Порядок действий:
- Нанесите герметик на фланцы калорифера.
- Соедините с воздуховодами через гибкие вставки (для компенсации вибраций).
- Закрепите болтами М6–М8 с шагом 100–150 мм.
- Проверьте герметичность стыков (дым‑тест или мыльный раствор).
Нюансы:
- используйте оцинкованные переходы, если размеры фланцев не совпадают;
- обеспечьте прямолинейные участки до/после калорифера (не менее 1 диаметра воздуховода).
Шаг 4. Обвязка трубопроводами
Схема подключения (рекомендуемая):
- подача теплоносителя — сверху;
- обратка — снизу (для эффективного теплосъёма);
- байпас с регулировочным вентилем (для настройки расхода);
- шаровой кран на входе/выходе (для отключения).
Этапы:
- Установите запорную арматуру (краны, клапаны).
- Подсоедините трубы к патрубкам калорифера через резьбовые или фланцевые соединения.
- Поставьте воздухоотводчик (автоматический клапан) на верхней точке.
- Монтируйте дренажный кран в нижней точке системы.
- Утеплите трубопроводы (толщина изоляции — не менее 10 мм).
Герметизация:
- для резьбы — сантехнический лен с пастой или ФУМ‑лента;
- для фланцев — паронитовые прокладки.
Шаг 5. Установка автоматики и датчиков
Обязательные элементы:
-Термостат — на выходе воздуха (регулирует температуру).
-Датчик перегрева — на корпусе калорифера (аварийное отключение при 95 °C).
-Реле протока — в трубопроводе (блокировка при остановке насоса).
-Датчик загрязнения фильтра — в канале до калорифера.
Подключение:
- следуйте схеме из паспорта прибора;
- используйте экранированные кабели (защита от помех);
- заземлите корпус калорифера.
Шаг 6. Проверка герметичности системы
Методы:
- Опрессовка водой (давление 1,5 × рабочее, выдержка 30 мин).
- Пневмотест (сжатый воздух 0,5 бар, проверка мыльным раствором).
- Визуальный осмотр стыков, фланцев, сварных швов.
Критерии успеха: отсутствие капель, пузырей, падения давления.
Шаг 7. Пусконаладочные работы
Последовательность:
- Заполните систему теплоносителем, удалите воздух через воздухоотводчики.
- Включите циркуляционный насос, проверьте равномерность прогрева теплообменника.
- Запустите вентилятор на минимальной скорости.
- Постепенно повышайте температуру теплоносителя, контролируя:
-температуру воздуха на выходе;
-перепад давления на калорифере;
-уровень шума и вибраций. - Настройте автоматику (уставки термостата, гистерезис).
Финальная проверка:
-работа в штатном режиме 2–4 часа;
-контроль отсутствия протечек;
-замер производительности (расход воздуха, Δt).
Типичные ошибки и как их избежать
- Неправильный уклон → застой воды и коррозия.
Решение: используйте уровень, проверяйте дренаж.
- Отсутствие гибких вставок → передача вибраций на воздуховоды.
Решение: монтируйте резиновые или тканевые компенсаторы.
- Недостаточная герметизация стыков → потери тепла, подсос холодного воздуха.
Решение: применяйте качественные герметики и прокладки.
- Игнорирование автоматики → перегрев и выход из строя.
Решение: обязательно ставьте датчики защиты.
- Монтаж без проекта → несоответствие мощности и параметров системы.
Решение: предварительно рассчитайте тепловую нагрузку.
Требования безопасности
- Электробезопасность: заземление, УЗО (30 мА).
- Противопожарные меры: расстояние от горючих материалов — не менее 500 мм.
- Защита от замерзания: если система простаивает зимой, сливайте воду или добавляйте антифриз (если разрешено производителем).
- Доступ для обслуживания: оставляйте пространство для замены прокладок, чистки теплообменника.
Грамотный монтаж водяного калорифера требует:
-тщательной подготовки и проверки оборудования;
-соблюдения технологических зазоров и уклонов;
-качественной герметизации соединений;
-обязательной настройки автоматики.
Совет: если нет опыта работы с инженерными системами, доверьте монтаж сертифицированным специалистам. Это исключит риски аварий и продлит срок службы оборудования.
