Устройство саморегулирующегося кабеля и принцип работы.

Устройство саморегулирующегося греющего кабеля

Саморегулирующийся греющий кабель — современное решение для защиты от обледенения, поддержания температуры трубопроводов и создания систем тёплого пола. Его главная особенность — способность автоматически регулировать теплоотдачу в зависимости от температуры окружающей среды. Разберём, как это работает и из чего состоит кабель, устройство саморегулирующего греющего кабеля.

Принцип действия: в чём «саморегуляция»?

В основе — уникальный проводящий полимер (полупроводниковая матрица), меняющий электрическое сопротивление при колебаниях температуры:

• При охлаждении сопротивление падает → ток возрастает → кабель греется сильнее.
• При нагреве сопротивление растёт → ток снижается → мощность обогрева падает.

Ключевое преимущество: кабель не перегревается даже при перехлёсте или укладке внахлёст — это делает его безопасным и энергоэффективным.

Греющий кабель саморегулирующийся для кровли, труб. Минск

Основные компоненты конструкции

1. Две параллельные токоведущие жилы

• Материал: медные проволоки (иногда лужёные).
• Функция: подают напряжение к полупроводниковой матрице.
• Особенность: низкое сопротивление, высокая проводимость.

2. Полупроводниковая нагревательная матрица — Полупроводниковая матрица греющего кабеля. Как работает?

• Материал: композит на основе углерода и полимера.
• Функция: основной нагревательный элемент, обеспечивающий саморегулировку.
• Важный нюанс: матрица непрерывна вдоль всей длины кабеля.

3. Внутренняя изоляция

• Материал: термостойкий полимер (например, сшитый полиэтилен).
• Функция: электрическая защита жил и матрицы, устойчивость к высоким температурам.

4. Экранирующая оплётка

• Материал: лужёная медь или алюминиевая фольга + дренажная проволока.
• Функции:
  • защита от электромагнитных помех;
  • заземление (безопасность при повреждении);
  • механическая прочность.

5. Внешняя защитная оболочка

• Материал: ПВХ, фторполимер, полиуретан (зависит от сферы применения).
• Функции:
  • защита от влаги, УФ‑излучения, химических веществ;
  • устойчивость к механическим повреждениям;
  • соответствие условиям эксплуатации (уличный монтаж, помещение и т. п.).

6. Концевые муфты и соединительные элементы

• Обеспечивают герметичность и электробезопасность на концах кабеля.
• Включают термоусадочные трубки, герметики, металлические колпачки.

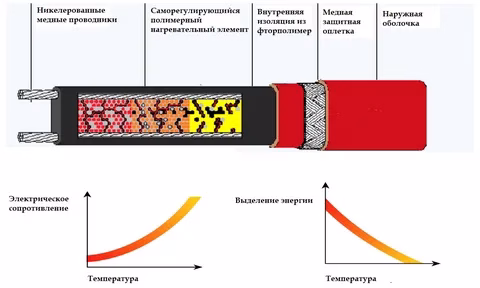

Схематическое строение (по слоям)

1. Внешняя оболочка.
2. Экранирующая оплётка.
3. Внутренняя изоляция.
4. Полупроводниковая матрица.
5. Токоведущие жилы (2 шт.).

Как это работает вместе?

• Напряжение подаётся на токоведущие жилы.
• Ток проходит через полупроводниковую матрицу, нагревая её.
• При понижении температуры матрица «пропускает» больше тока → обогрев усиливается.
• При нагреве матрица ограничивает ток → мощность падает.
• Экран отводит возможные утечки тока, оболочка защищает от внешних воздействий.

Важные технические параметры

• Линейная мощность (Вт/м) — указывает, сколько тепла выдаёт 1 метр кабеля при определённой температуре (например, 10, 16, 30 Вт/м).
• Максимальная рабочая температура — до 65–85 °C (зависит от модели).
• Напряжение питания — обычно 220–240 В.
• Минимальный радиус изгиба — от 25 мм (важно при монтаже!).
• Длина секции — может достигать 100–150 м (режется на месте).

Отличия от резистивного кабеля

Где применяется?

• обогрев водосточных труб и кровли;
• защита водопроводных и канализационных труб от замерзания;
• подогрев полов (в том числе во влажных помещениях);
• поддержание температуры резервуаров и ёмкостей;
• антиобледенительные системы на ступенях и пандусах.

Плюсы и минусы

Преимущества:

• энергоэффективность (нет избыточного нагрева);
• безопасность (самозащита от перегрева);
• простота монтажа (можно резать на нужную длину);
• долгий срок службы (10–15 лет при правильной эксплуатации).

Ограничения:

• более высокая стоимость по сравнению с резистивными аналогами;
• чувствительность к качеству питания (скачки напряжения могут сократить срок службы);
• необходимость правильного подбора мощности под задачу.

Саморегулирующийся греющий кабель — это «умный» нагреватель, где ключевую роль играет полупроводниковая матрица. Её способность менять сопротивление в зависимости от температуры делает кабель:

• экономичным;
• безопасным;
• универсальным для разных задач.

Совет: при выборе обращайте внимание на:

• линейную мощность (подбирайте под условия эксплуатации);
• материал оболочки (для улицы — УФ‑стойкий, для химически активных сред — фторполимер);
• наличие экранирования (обязательно для бытовых и общественных объектов);
• сертификаты соответствия и гарантию производителя.
