Монтаж греющего кабеля на кровле своими руками: пошаговая инструкция

Обледенение кровли — не просто косметическая проблема. Сосульки на карнизе, лёд в желобах и пробки в водосточных трубах приводят к разрушению водосточной системы, протечкам и травмам. Греющий кабель решает задачу, и смонтировать его можно самостоятельно — без привлечения бригады. Главное — правильно выбрать кабель, подготовить поверхность и уложить по схеме. Разбираем весь процесс от подготовки до подключения. Кабели для обогрева кровли, водостока. Саморегулирующиеся

Когда нужен обогрев кровли

Кабельная система обогрева нужна, если на крыше есть хотя бы один из признаков:

• сосульки образуются каждый зимний сезон на карнизах и водостоках;
• лёд забивает желоба и трубы — вода не уходит при оттепели;
• водосточная система повреждена после зимы (трубы разорваны, желоба погнуты);
• крыша плохо утеплена, и снег подтаивает на тёплых участках, а в водостоках замерзает [1].

Если этих проблем нет — кабель устанавливать не обязательно. Но лучше сделать это до того, как водосток потребует замены.

Какой кабель выбрать для кровли

Резистивный — не подходит

Резистивный кабель греет с постоянной мощностью по всей длине. На кровле это не работает: одни участки (на солнце, у выхода из трубы) прогреваются быстрее, другие (в тени, в узком жёлобе) — остаются холодными. Резистивный кабель нельзя резать по длине, нельзя пересекать сам с собой, и при перегреве он выходит из строя [2].

Саморегулирующийся — оптимальный выбор

Саморегулирующийся кабель меняет мощность на каждом участке в зависимости от температуры: где холодно — греет сильнее, где тепло — снижает нагрев. Для кровли с перепадами температур, теневыми зонами и участками разной конфигурации это единственный рабочий вариант [2].

Мощность для кровли: 25–30 Вт/м для пластиковых водостоков, 30–40 Вт/м для металлических [3].

Что понадобится для монтажа

Материалы

• саморегулирующийся кабель нужной длины (расчёт — по узлам: желоба, трубы, ендовы, капельник);
• комплект для подключения (холодный конец, термоусадочные трубки, муфта);
• крепления для кровли: клипсы, зажимы, монтажная лента (подбираются под тип покрытия — металлочерепица, мягкая кровля, профнастил);
• алюминиевая или стеклянная лента для фиксации в трубах;
• силовой кабель (ВВГнг-LS 3×1,5 или 3×2,5) для подключения к щиту;
• гофрированная труба для защиты силового кабеля.

Инструменты

• мультиметр (для проверки сопротивления);
• отвёртки, пассатижи, бокорезы;
• строительный нож или ножницы по металлу;
• рулетка, маркер;
• лестница или стремянка (для одноэтажного дома);
• страховочная привязь (обязательно при работе на высоте);
• дрель/шуруповёрт (для крепления клипс на металлической кровле) [3].

Автоматика — Терморегулятор электронный MST-91Ai Wi-Fi Купить Недорого.

• терморегулятор с датчиком температуры и влажности;
• автоматический выключатель (номинал подбирается по мощности системы);
• УЗО 30 мА (ток утечки) — обязательная защита [3].

Внимание: все электромонтажные работы (подключение к щиту, установка автомата и УЗО) должен выполнять квалифицированный электрик. Самостоятельно — только прокладка и крепление кабеля на кровле.

Подготовка к монтажу

Шаг 1. Расчёт длины кабеля

Перед покупкой нужно рассчитать длину кабеля по каждому узлу. Подробно этот процесс описан в нашей статье [«Как рассчитать длину греющего кабеля для водостока»](ссылка на статью). Краткая формула:

• Желоба: длина жёлоба × количество ниток (1 при диаметре до 80 мм, 2 при 100–150 мм) + 5% запас;
• Трубы: (высота + длина колен + 1,5 м на петлю) × 2 × 5% запас;
• Ендовы: 2/3 длины × 2 нитки + 5% запас;
• Капельник (край кровли): длина карниза × коэффициент змейки (5–6) [3].

Шаг 2. Проверка кровли

Осмотрите поверхность, где будет уложен кабель:

• удалите мусор, листья, грязь — кабель должен лежать на чистой поверхности;
• проверьте целостность покрытия: металлическая кровля не должна иметь острых заусенцев, мягкая кровля — трещин и вздутий;
• наметьте маркером линии укладки (особенно для змейки на капельнике).

Шаг 3. Подготовка креплений

Тип крепления зависит от покрытия:

Монтаж: пошаговая инструкция

Шаг 1. Укладка в желобах

1. Проложите кабель вдоль жёлоба по нижней части. При диаметре жёлоба до 80 мм — одна нитка, при 100–150 мм — две параллельные нитки на расстоянии 5–10 см друг от друга [1].
2. Закрепите кабель клипсами через каждые 30–40 см. Клипсы крепятся к краю жёлоба (отгиб) или к внутренней стенке.
3. На углах и поворотах жёлоба сделайте плавный изгиб кабеля — не допускается залом и перегиб менее 5 радиусов кабеля.
4. В месте перехода из жёлоба в воронку сделайте петлю, заходящую в воронку на 20–30 см — это греет зону стыка, где чаще всего образуется пробка [1][3].

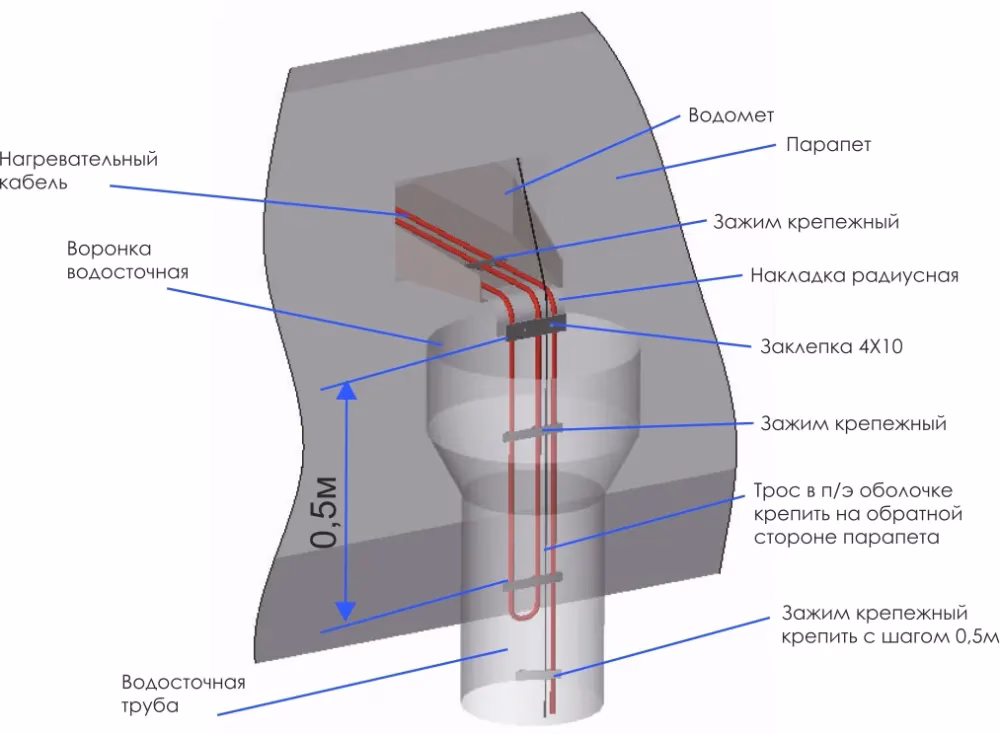

Шаг 2. Укладка в водосточных трубах

1. Заведите кабель из воронки в трубу. Кабель идёт петлёй — вниз до нижнего выхода и обратно вверх.
2. Внутри трубы закрепите кабель на скобах или зажимах, установленных внутри трубы (на раструбе). Если труба прямая и короткая (до 3 м) — допускается свободное провисание без крепления внутри [1].
3. В нижней части трубы сделайте петлю: выведите кабель за пределы трубы на 20–30 см и заведите обратно. Петля предотвращает образование ледяной пробки в нижнем колене.
4. На выходе из трубы закрепите кабель клипсой к трубе и заведите обратно в систему.

Важно: длина кабеля в трубе = высота трубы × 2 + 1,5 м на петлю. Не пытайтесь натянуть кабель — он должен лежать свободно, с небольшим провисом [1].

Шаг 3. Укладка на капельнике (край кровли)

1. Наметьте маркером схему змейки: шаг между витками 10–25 см, ширина полосы обогрева 30–50 см от свеса [2].
2. Уложите кабель змейкой: от одного конца карниза до другого, разворачивая на каждом витке.
3. Закрепите каждый виток клипсами. На металлической кровле клипсы крепятся саморезами в нижнюю волну, на мягкой — клеем.
4. Убедитесь, что кабель плотно прилегает к поверхности и не провисает — провис опасен: при сходе снега кабель может быть сорван [2].

Шаг 4. Укладка в ендовах

1. Проложите две нитки кабеля вдоль ендовы на 2/3 длины от карниза вверх.
2. Закрепите клипсами через 30–40 см.
3. В верхней точке сделайте петлю и верните кабель обратно вниз (если ендова обогревается с двух сторон) или выведите к соседнему узлу [3].

Шаг 5. Подключение холодного конца

1. Заведите конец кабеля в место подключения (обычно — на чердаке или в месте ввода кабеля в щит).
2. Соедините греющий кабель с силовым кабелем через комплектную муфту. Используйте термоусадочные трубки для изоляции соединения.
3. Проверьте сопротивление кабеля мультиметром перед подачей питания — значение должно соответствовать паспортному [3].
4. Силовой кабель проложите в гофре до щита управления.

Шаг 6. Установка автоматики

1. Терморегулятор установите в щите или на стене рядом с точкой ввода. Датчик температуры закрепите на кровле в месте, не затронутом прямыми солнечными лучами (иначе ложное срабатывание).
2. Датчик влажности (если используется комбинированный термостат) установите в жёлобе или на капельнике — он определяет наличие осадков.
3. Автоматический выключатель установите в щите, номинал подбирается по мощности системы. При мощности до 2,5 кВт — 16 А, свыше 2,5 кВт — 25 А с контактором.
4. УЗО 30 мА — обязательный элемент защиты. Влажная среда на кровли + электричество = риск утечки. Без УЗО систему запускать нельзя [3].

Схема подключения

Общая схема:

Терморегулятор управляет подачей питания на кабель. При температуре от −5 до +3 °C и наличии влаги (датчик влажности) система включается автоматически. При повышении температуры или высыхании — отключается [3].

Рекомендуемый температурный диапазон включения: от −5 до +3 °C. При более низких температурах снег не тает на кровле — система работает впустую. При более высоких — лёд не образуется [1][3].

Проверка системы после монтажа

1. Визуальный осмотр: проверьте, что все клипсы закреплены, кабель не провисает, нет заломов и перегибов.
2. Проверка сопротивления: измерьте мультиметром на концах силового кабеля. Значение должно быть в пределах паспортных данных кабеля.
3. Кратковременное включение: подайте питание на 5–10 минут. Проверьте нагрев кабеля рукой (осторожно — может быть горячим) на разных участках. Если какой-то участок холодный при работающей системе — обрыв или плохой контакт в муфте.
4. Проверка автоматики: убедитесь, что терморегулятор включает и отключает систему при изменении температуры датчика.
5. Проверка УЗО: нажмите кнопку «Тест» на УЗО — оно должно отключить питание [3].

Типичные ошибки при самостоятельном монтаже

1. Натягивают кабель как струну

Кабель должен лежать свободно, с небольшим провисом между клипсами. Натянутый кабель при температурном расширении и сходе снега может порваться или вырвать клипсы [1].

2. Используют пластиковые хомуты для крепления

Пластиковые хомуты от ультрафиолета и мороза становятся хрупкими и лопаются за один сезон. Только металлические клипсы или монтажная лента, предназначенная для кровли [2].

3. Укладывают кабель на верхнюю часть жёлоба

Лёд образуется в нижней части жёлоба, где скапливается вода. Кабель нужно прокладывать по дну, а не по краю [1].

4. Не ставят датчик влажности

Терморегулятор только по температуре включает систему при морозе, даже если осадков нет. Кабель греет сухую кровлю — перерасход электричества. Датчик влажности решает проблему: система включается только когда есть снег или лёд [3].

5. Забывают про петлю в нижней части трубы

Нижнее колено водосточной трубы — самое уязвимое место. Лёд образуется именно там, где труба выходит к земле. Петля кабеля за пределами трубы греет этот узел. Без петли — пробка в нижнем колене, и вся система бесполезна [1].

6. Не используют УЗО

Влажная среда на кровле + электричество = риск утечки тока. УЗО 30 мА — не опция, а обязательная защита. Без УЗО система опасна для жизни [3].

7. Сверлят мягкую кровлю

На битумной и рулонной кровле нельзя сверлить отверстия под клипсы — нарушается гидроизоляция. Используйте клеевые крепления или монтажную ленту на клеевой основе [2].

8. Не оставляют запас на муфту

Соединительная муфта между греющим кабелем и силовым должна располагаться не на кровле, а в защищённом месте (на чердаке, в коробке). Если не заложить 1–2 м запаса — муфта окажется под открытым небом и быстро выйдет из строя [3].

Обслуживание системы

Чек-лист: что купить для самостоятельного монтажа

Что дальше?

Самостоятельный монтаж греющего кабеля на кровле — задача, с которой можно справиться за 1–2 дня, если есть лестница, базовый инструмент и внимание к деталям. Главное — правильно рассчитать длину, выбрать саморегулирующийся кабель и не экономить на автоматике.
