Лёд в желобах и водосточных трубах — главная причина разрушения водосточной системы зимой. Ледяные пробки блокируют сток воды, трубы разрывает от расширения льда, а сосульки на карнизе грозят травмами. Греющий кабель решает эти проблемы, но только если правильно подобрана мощность и выбрана схема укладки. Разбираем оба вопроса детально — с формулами, таблицами и примерами для типового дома. Кабели для обогрева кровли, водостока. Саморегулирующиеся

Почему мощность — это критично

Слишком слабый кабель не справится со снегом и наледью — система будет работать, но желоба останутся забитыми. Слишком мощный кабель на пластиковых водостоках может деформировать ПВХ от локального перегрева. Правильный подбор мощности зависит от трёх факторов [1]:

• материал водостока (пластик или металл — у них разная теплопроводность);
• диаметр желобов и труб (чем шире — тем больше ниток нужно);
• климатическая зона (для Беларуси минимальная температура до −25 °C).

Мощность всегда указывается в ваттах на погонный метр (Вт/м) — это паспортная характеристика кабеля, которую можно проверить в техническом описании.

Какой кабель выбрать: резистивный или саморегулирующийся

Для желобов и водостоков используется два типа кабеля, и выбор здесь однозначный.

Резистивный кабель на кровле не работает эффективно: одни участки (на солнце, у выхода из трубы) прогреваются быстрее, другие (в тени, в узком жёлобе) — остаются холодными. Резистивный кабель греет одинаково везде, а это значит, что на тёплых участках он перерасходует энергию, а на холодных — не справляется [2].

Для желобов и водостоков выбирайте саморегулирующийся кабель. Он автоматически снижает мощность на прогретых участках и увеличивает на холодных — это безопасно для пластика и экономно по электричеству.

Мощность кабеля для разных узлов водостока

Желоба

Мощность и количество ниток зависят от ширины жёлоба:

Для стандартного пластикового водостока диаметром 125 мм, который чаще всего встречается в частном домостроении, оптимален кабель 30 Вт/м в две нитки [1][3].

Важно: для пластиковых желобов мощность одного кабеля не должна превышать 30 Вт/м. Если две нитки по 30 Вт/м не справляются — добавьте третью, но не переходите на 40 Вт/м. Локальный перегрев деформирует ПВХ [1].

Водосточные трубы

Трубы — узкий канал, где лёд образуется быстрее всего. Мощность здесь выше, чем в желобах, потому что теплопотери больше (вертикальная поверхность, обдув ветром):

В трубе кабель всегда укладывается петлёй — вниз и обратно вверх. Поэтому фактическая мощность на метр трубы удваивается: одна нитка 30 Вт/м, проложенная петлёй, даёт 60 Вт/м фактического нагрева [1][3].

Капельник (край кровли)

Если край кровли тоже нуждается в обогреве (снег подтаивает на тёплой крыше и стекает к карнизу, где замерзает), мощность подбирается по типу покрытия:

На капельнике кабель укладывается змейкой — это даёт равномерный прогрев полосы 30–50 см от края свеса. Метраж при этом в 5–6 раз превышает длину карниза [2][3].

Схемы укладки кабеля в водосточной системе

Схема 1. Жёлоб — одна нитка

Применяется для узких желобов (до 80 мм) с небольшим уклоном. Кабель прокладывается по дну жёлоба одной линией, крепится клипсами через 30–40 см [1].

Схема 2. Жёлоб — две нитки

Для желобов 100–150 мм. Две параллельные нитки на расстоянии 5–10 см друг от друга. Каждая закрепляется отдельно [1].

Схема 3. Водосточная труба — петля

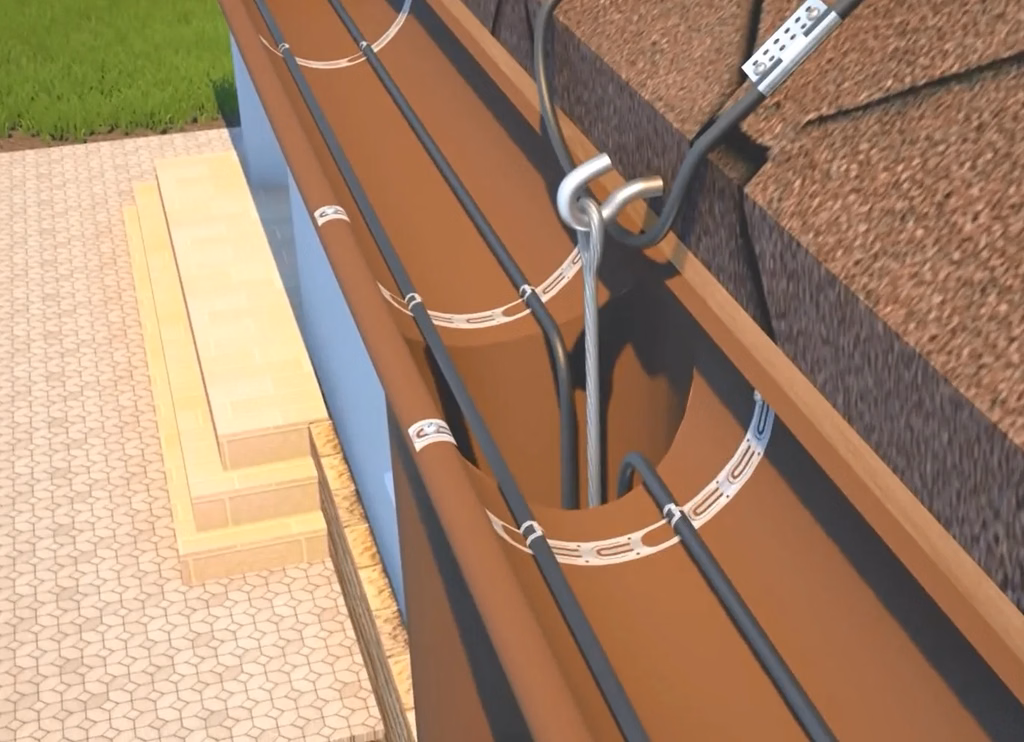

Кабель заводится из воронки в трубу, проходит вниз до нижнего выхода, делает петлю за пределами трубы на 20–30 см и возвращается наверх. Крепление внутри трубы — на скобах или зажимах [1][3].

Длина кабеля в трубе = (высота трубы + длина колен + 1,5 м на петлю) × 2. Множитель 2 — потому что кабель идёт вниз и вверх [1].

Схема 4. Капельник — змейка

Кабель укладывается зигзагом по краю свеса. Шаг между витками 10–15 см, ширина полосы 30–50 см. Крепление — клипсами к кровельному покрытию [2].

Схема 5. Ендова — две нитки

В ендове (разжелобке) кабель прокладывается двумя параллельными нитками на 2/3 длины от карниза вверх. Двойная нитка нужна, потому что в ендове скапливается больше всего снега [3].

Расчёт длины кабеля для всех узлов

Формулы

Желоба:
$$L_{\text{жел}} = L_{\text{желоба}} \times N \times 1{,}05$$

Где (N) — количество ниток (1 или 2), 1,05 — запас 5% на крепления.

Водосточные трубы:
$$L_{\text{тр}} = (H + \Sigma L_{\text{колен}} + 1{,}5) \times 2 \times 1{,}05 \times K$$

Где (H) — высота от воронки до земли, 1,5 м — петля внизу, (\times 2) — проход вниз и вверх, (K) — количество труб.

Ендовы:
$$L_{\text{енд}} = \frac{2}{3} \times L_{\text{ендовы}} \times 2 \times 1{,}05$$

Капельник (змейка):
$$L_{\text{кр}} = \left(\frac{h_{\text{полосы}}}{s_{\text{шаг}}} + 1\right) \times L_{\text{карниза}} \times 1{,}05$$

Где (h_{\text{полосы}}) — ширина полосы обогрева (0,3–0,5 м), (s_{\text{шаг}}) — шаг змейки (0,1–0,25 м) [2].

Пример для типового дома

Дом 10 × 8 м, два ската, пластиковый водосток диаметром 125 мм, две водосточные трубы по 6 м, без ендов, без обогрева капельника.

Мощность системы: 74 м × 30 Вт/м = 2220 Вт ≈ 2,2 кВт [1].

Как рассчитать суммарную мощность и выбрать автоматику

После расчёта длины кабеля суммарная мощность определяется умножением длины на паспортную мощность:

$$P = L \times P_{\text{уд}}$$

Где (P_{\text{уд}}) — удельная мощность кабеля (Вт/м).

При мощности свыше 2,5 кВт контактор (магнитный пускатель) разгружает контакты терморегулятора — без него контакты могут обгореть от постоянной коммутации высокого тока [1].

Температурный диапазон работы системы

Система обогрева водостоков включается при температуре от −5 до +3 °C — это диапазон, в котором снег тает на кровле, но вода замерзает в водостоках [3].

• Ниже −5 °C — снег не тает на крыше, он накапливается. Кабель будет греть, но смысла нет — воды в водостоке нет.
• Выше +3 °C — лёд не образуется, система не нужна.
• Оптимально: терморегулятор с датчиком температуры и влажности включает кабель только когда одновременно холодно (от −5 до +3 °C) и есть осадки. Без датчика влажности система будет работать при любой температуре в диапазоне, даже в ясную погоду — перерасход электричества [3].

Ограничения по длине секции

У саморегулирующегося кабеля есть максимальная длина одной секции, подключаемой к сети. Превышение лимита ведёт к перегрузке шин и падению напряжения в конце секции [1]:

Если расчётная длина превышает лимит — система делится на несколько секций, каждая подключается через отдельный автомат [1].

Типичные ошибки при выборе мощности и схемы

1. Одна нитка в широком жёлобе

При диаметре жёлоба 100–150 мм одна нитка не создаёт достаточного теплового потока для растапливания снега по всей ширине. Результат — лёд по краям жёлоба, где кабель не греет. Решение: две нитки с расстоянием 5–10 см [1].

2. Мощность 40 Вт/м на пластиковом водостоке

Кабель 40 Вт/м допустим только для металлических желобов и труб. На ПВХ он вызывает локальный перегрев и деформацию стенки. Для пластика максимум — 30 Вт/м [1].

3. Нет петли в нижней части трубы

Нижнее колено водосточной трубы — самое уязвимое место для ледяной пробки. Без петли кабель заканчивается на середине трубы, а внизу образуется пробка, которая блокирует весь сток. Петля за пределами трубы греет нижнее колено [1][3].

4. Змейка с большим шагом на капельнике

Шаг змейки более 25 см оставляет «мёртвые зоны» между витками — там образуется лёд. Оптимальный шаг — 10–15 см. Чем уже шаг, тем равномернее прогрев [2].

5. Не учитывают длину кабеля на воронки и переходы

Между жёлобом и трубой — воронка, переход, колено. На каждый такой узел нужно 0,5–1 м кабеля. Если не заложить этот запас, кабеля не хватит, и систему придётся наращивать муфтой под открытым небом [1].

6. Считают длину трубы в один конец

Частая ошибка — берут высоту трубы и считают, что столько же кабеля нужно. Но кабель идёт петлёй: вниз и вверх. Реальная длина = высота × 2 + 1,5 м на петлю [1].

Чек-лист: что купить для обогрева желобов и водостоков

Сводная таблица: быстрый подбор мощности

Что дальше?

Правильный подбор мощности и схемы укладки — половина успеха. Вторая половина — качественный монтаж и надёжная автоматика. Если знаете длину желобов, высоту труб и материал водостока — пришлите параметры, и мы бесплатно рассчитаем длину и мощность кабеля, подберём комплект, крепления и автоматику под вашу кровлю.
