Какой кабель выбрать для трубы, проложенной в грунте

Греющий кабель в грунте. Как выбрать кабель?

При прокладке труб в грунте нередко возникает необходимость их обогрева — для предотвращения замерзания, поддержания рабочей температуры или защиты от конденсации. Ключевой элемент такой системы — греющий кабель. Разберёмся, как выбрать оптимальный вариант. Какой греющий кабель в грунте будет долго выполнять свою функцию.

Основные типы греющих кабелей

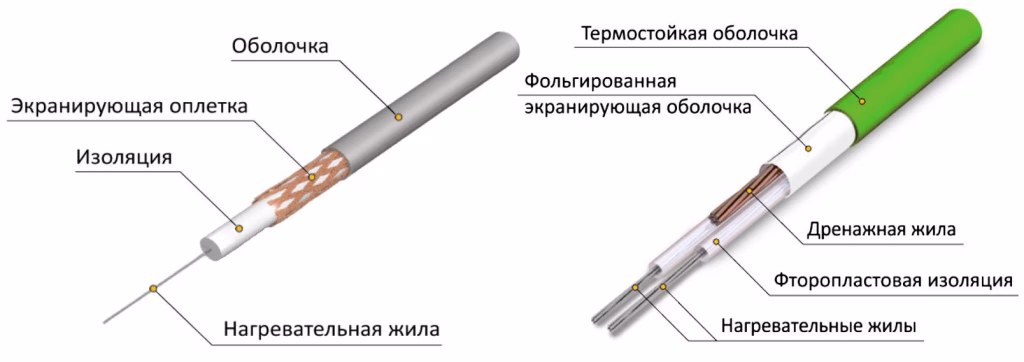

1. Резистивные кабели
Простые и недорогие, имеют постоянное сопротивление и равномерный нагрев по всей длине.

Плюсы:

• низкая стоимость;
• простота монтажа;
• высокая мощность (до 30 Вт/м).

Минусы:

• риск перегрева при наложении витков;
• необходимость точного расчёта длины;
• неизменяемая мощность.

2. Саморегулирующиеся кабели
Содержат полупроводниковую матрицу, меняющую сопротивление в зависимости от температуры окружающей среды.

Плюсы:

• автоматическая регулировка мощности;
• безопасность (нет риска перегрева);
• возможность нарезки на отрезки нужной длины;
• устойчивость к перехлестам.

Минусы:

• выше цена;
• старение матрицы со временем.

3. Зональные кабели
Разновидность резистивных с периодическими нагревательными элементами.

Плюсы:

• можно резать в определённых точках;
• равномерный нагрев.

Минусы:

• сложнее монтаж;
• дороже обычных резистивных.

Критерии выбора

1. Условия эксплуатации

• Глубина залегания. Чем глубже труба, тем мощнее нужен кабель.
• Тип грунта. Глинистые почвы хуже проводят тепло, чем песчаные.
• Климатическая зона. Для регионов с суровыми зимами требуется большая мощность.

2. Характеристики трубы

• Диаметр. Для больших труб нужна более высокая мощность.
• Материал. Металлические трубы лучше проводят тепло, чем пластиковые.
• Толщина теплоизоляции. Чем толще утеплитель, тем меньше мощность кабеля.

3. Параметры кабеля

• Мощность. Обычно 10–30 Вт/м для труб диаметром 20–50 мм.
• Максимальная рабочая температура. Должна превышать температуру транспортируемой среды.
• Степень защиты. Минимум IP67 для подземной прокладки.
• Оболочка. Должна быть устойчива к влаге, химикатам и механическим повреждениям.

4. Электрические параметры

• Напряжение питания. Чаще 220–240 В.
• Ток утечки. Важен для подбора УЗО.
• Сопротивление изоляции. Не менее 1 ГОм при 500 В.

Мощность и длина саморегулирующегося греющего кабеля

Рекомендации по выбору

1. Для бытовых систем (водопровод, канализация):

• саморегулирующийся кабель мощностью 10–16 Вт/м;
• степень защиты IP67 или выше;
• оболочка из модифицированного полиолефина.

2. Для промышленных трубопроводов:

• саморегулирующийся или зональный кабель мощностью 16–30 Вт/м;
• усиленная оболочка (например, фторполимер);
• экранирование для защиты от электромагнитных помех.

3. Для особо сложных условий (агрессивные грунты, высокая влажность):

• кабель с медной оплёткой и внешней оболочкой из фторполимера;
• степень защиты IP68;
• рабочее напряжение 380 В (для длинных участков).

Важные нюансы монтажа

1. Теплоизоляция. Обязательно используйте утеплитель толщиной 20–50 мм поверх кабеля и трубы.
2. Крепление. Фиксируйте кабель алюминиевым скотчем или специальными хомутами.
3. Заземление. Обеспечьте надёжное заземление экранирующих элементов.
4. Защита от повреждений. При укладке в грунт используйте защитные гофры или трубы.
5. Контроль. Установите терморегулятор с датчиками температуры.

Типичные ошибки при выборе

• Недооценка мощности. Приводит к недостаточному обогреву и замерзанию.
• Использование неподходящих кабелей. Бытовые кабели не выдержат условий подземной прокладки.
• Отсутствие защиты. Без экранирования и прочной оболочки кабель быстро выйдет из строя.
• Неправильный расчёт длины. Особенно критично для резистивных кабелей.

Оптимальный выбор кабеля для обогрева трубы в грунте — саморегулирующийся с мощностью 10–30 Вт/м, степенью защиты IP67–IP68 и оболочкой, устойчивой к внешним воздействиям. Греющий кабель саморегулирующийся для кровли, труб. Минск

Обязательно учитывайте:

• диаметр и материал трубы;
• глубину залегания и тип грунта;
• климатические условия;
• требования к теплоизоляции.

Перед покупкой проконсультируйтесь с инженером-теплотехником — это поможет избежать ошибок и сэкономить на эксплуатации системы обогрева. И конечно определиться какой греющий кабель в грунте будет эффективнее всего.
