Калориферы пластинчатые стальные водяные КВС, КВБ

Калориферы пластинчатые стальные водяные КВС, КВБ предназначены для нагрева воздуха с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1005 – 88, с запыленностью не более 0,15 мг/м³ и не содержащего липких веществ и волокнистых материалов, в системах воздушного отопления и в сушильных установках.

Рабочее давление теплоносителя должно быть не более 1,2 МПа, температура не выше +150 ⁰С.

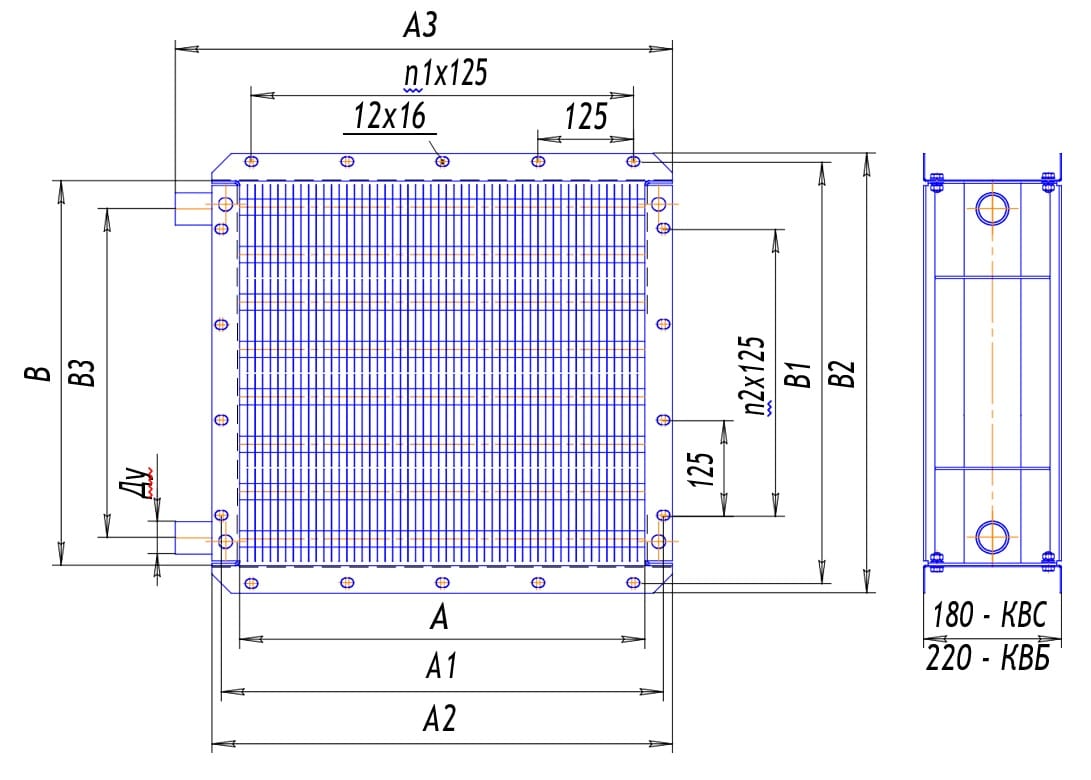

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры калориферов КВС, КВБ

Условное обозначение	Размеры, мм								n1	n2	Dy
Условное обозначение	А	А1	А2	А3	В	В1	В2	В3	n1	n2	Dy
КВС-1; КВБ-1	530	578	602	650	378	426	450	305	4	2	32
КВС-2; КВБ-2	655	703	727	775	378	426	450	305	5	2	32
КВС-3; КВБ-3	780	828	852	900	378	426	450	305	6	2	32
КВС-4; КВБ-4	905	953	977	1025	378	426	450	305	7	2	32
КВС-5; КВБ-5	1155	1203	1227	1275	378	426	450	305	9	2	32
КВС-6; КВБ-6	530	578	602	650	503	551	575	430	4	3	32
КВС-7; КВБ-7	655	703	727	775	503	551	575	430	5	3	32
КВС-8; КВБ-8	780	828	852	900	503	551	575	430	6	3	32
КВС-9; КВБ-9	905	953	977	1025	503	551	575	430	7	3	32
КВС-10; КВБ-10	1155	1203	1227	1275	503	551	575	430	9	3	32
КВС-11; КВБ-11	1655	1703	1727	1775	1003	1051	1075	912	13	7	50
КВС-12; КВБ-12	1655	1703	1727	1775	1503	1551	1575	1392	13	11	50

Технические характеристики калориферов КВС

наименование показателя	Типоразмер калорифера
наименование показателя	КВС-1	КВС-2	КВС-3	КВС-4	КВС-5	КВС-6	КВС-7	КВС-8	КВС-9	КВС-10	КВС-11	КВС-12
Производитель- ность по воздуху, м³/ч	2000	2500	3150	4000	5000	2500	3150	4000	5000	6300	16000	25000
Производительно сть по теплу, кВт	28,7	36,3	43,9	51,9	67,9	37,2	47,1	57,2	67,7	111,3	250,9	387,3
Площадь поверхности теплообмена, м²	8,1	9,9	11,8	13,7	17,5	10,8	13,2	15,8	18,3	23,3	66,9	100,3
Площадь фронтального сечения, м²	0,200	0,248	0,295	0,342	0,437	0,267	0,329	0,392	0,455	0,581	1,660	2,488
Площадь живого сечения по теплоносителю, м²	0,00059	0,00059	0,00059	0,00059	0,00059	0,00079	0,00079	0,00079	0,00079	0,00079	0,00160	0,00239
Число ходов по теплоносителю	4	4	4	4	4	4	4	4	4	4	4	4
Масса, кг., не более	40	46	52	58	70	55	63	70	78	93	235	350

Технические характеристики калориферов КВБ

наименование показателя	Типоразмер калорифера
наименование показателя	КВБ-1	КВБ-2	КВБ-3	КВБ-4	КВБ-5	КВБ-6	КВБ-7	КВБ-8	КВБ-9	КВБ-10	КВБ-11	КВБ-12
Производитель- ность по воздуху, м³/ч	2000	2500	3150	4000	5000	2500	3150	4000	5000	6300	16000	25000
Производительно сть по теплу, кВт	31,2	39,4	47,8	56,4	73,8	41,6	52,4	63,1	71,0	128,9	298,3	433,0
Площадь поверхности теплообмена, м²	10,8	13,2	15,7	18,3	23,3	14,4	17,6	21,1	24,4	31,1	89,2	133,7
Площадь фронтального сечения, м²	0,200	0,248	0,295	0,342	0,437	0,267	0,329	0,392	0,455	0,581	1,660	2,488
Площадь живого сечения по теплоносителю, м²	0,00079	0,00079	0,00079	0,00079	0,00079	0,00105	0,00105	0,00105	0,00105	0,00105	0,00213	0,00318
Число ходов по теплоносителю	4	4	4	4	4	4	4	4	4	4	4	4
Масса, кг., не более	50	57	65	72	87	67	75	80	95	117	310	440
